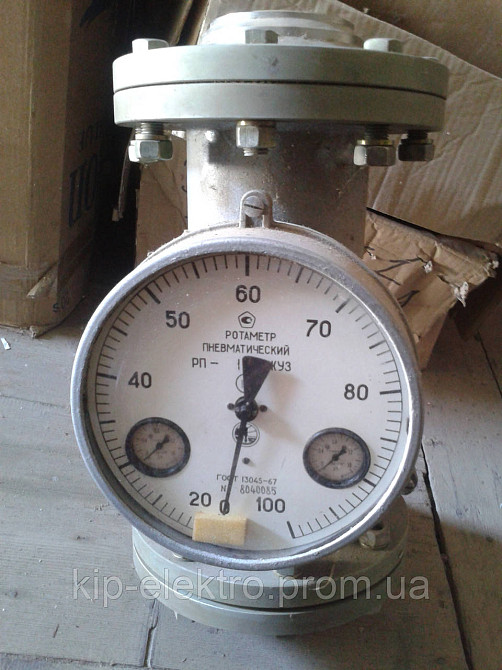

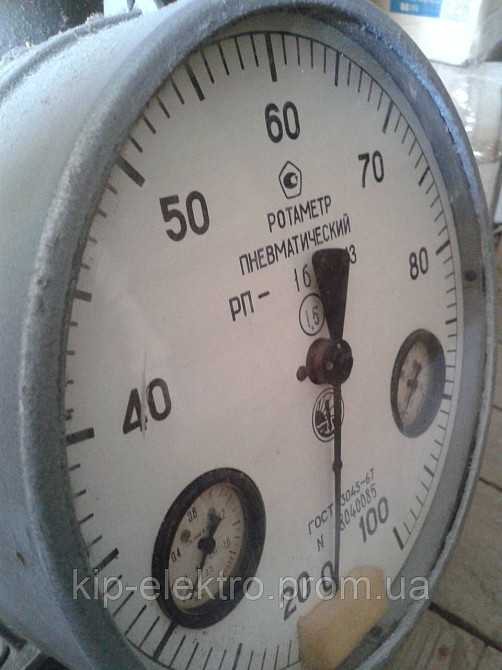

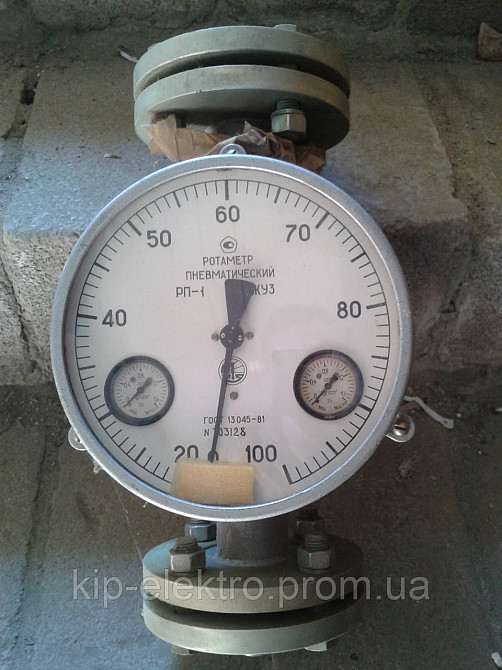

Ротаметр пневматический РП-1ЖУ3 (РП-1Ж У3, РП-1 ЖУ3, РП-1ЖУЗ, РП-1Ж УЗ, РП-1 ЖУЗ, РП-1, РП)

Заказать и купить ротаметр пневматический типа

РП-1ЖУ3 (РП-1Ж У3, РП-1ЖУЗ, РП-1Ж УЗ, РП)

вы можете, позвонив по телефонам или отправив заявку на электронный адрес.



Ротаметры типа РП

Ротаметры типа РП предназначены для измерения объемного расхода плавно меняющихся однородных потоков чистых и слабозагрязненных жидкостей с дисперсными немагнитными включениями инородных частиц и преобразования его в унифицированный пневматический сигнал.

Ротаметры работают в комплекте с вторичными пневматическими приборами или устройствами с пределами измерения давления воздуха от 0,2 до 1,0 кгс/см2.

В зависимости от расхода измеряемой среды, ротаметры типа РП выпускаются заводом-изготовителем в пяти базовых модификациях: РП-I (РП-01), РП-II (РП-02), РП-III (РП-03), РП-IV (РП-04), РП-V (РП-05).

Каждая базовая модель имеет унифицированный корпус ротаметрической части.

Пределы измерения расходов для данных моделей получаются установкой соответствующего конуса, а условный проход - установкой соответствующего воротника.

Ротаметры типа РП имеют единую унифицированную пневмоголовку, преобразующую величину расхода в пневматический сигнал и обеспечивающую местные показания.

Шкала местных показаний прибора – условная равномерная.

Нижний предел измерения – не более 20 % от верхнего предела измерения.

Материал деталей, соприкасающихся с измеряемой средой – сталь 12Х18Н9Т.

Температура измеряемой жидкости от -40 до +150 °С

Ротаметры рассчитаны на эксплуатацию при температуре окружающее среды от -30 до +50 °С, и относительной влажности от 30 до 80%.

Основная допускаемая погрешность по шкале местных показаний и пневмосигналу:

– для ротаметров с верхним пределом измерения от 0,4 до 63,0 м3/ч: ± 1,5 %; ± 2,5 %; ± 4 %;

– для ротаметров с верхним пределом измерения от 0,1 до 0,25 м3/ч: ± 2,5 %; ± 4 %.

Питание ротаметра осуществляется сжатым воздухом давлением 140±14 кПа (1,4±0,14 кгс/см2) по ГОСТ 26015.

Воздух класса 0; 1; 3 по ГОСТ 17433.

Пределы изменения выходного пневмосигнала от 20 до 100 кПа (0,2–1 кгс/см2).

Наибольшее расстояние передачи выходного сигнала ротаметра к вторичному прибору – 250 м.



Градуировка ротаметров - индивидуальная, производится заводом-изготовителем по воде.

При измерении расхода жидкости, имеющей отличные от воды значения вязкости и плотности, необходимо провести пересчет расхода воды на данную измеряемую жидкость.

Материал уплотнения – паронит ГОСТ481.

Присоединение ротаметра к трубопроводу – фланцевое.



Ротаметры модели РП-I (РП-01):


Основные характеристики ротаметров:




Обозначение

ротаметра
Верхний

предел

измерения,

м3/ч
Условный

проход

(Ду), мм
Рабочее

давление

кгс/см2
Масса,

кг
Чертеж


РП-0,1ЖУЗ
0,10
10
64
13



РП-0,16ЖУЗ
0,16
15


РП-0,25ЖУЗ
0,25
15


РП-0,4ЖУЗ
0,40
15


РП-0,63ЖУЗ
0,63
25






Ротаметры модели РП-II (РП-02):


Основные характеристики ротаметров:
