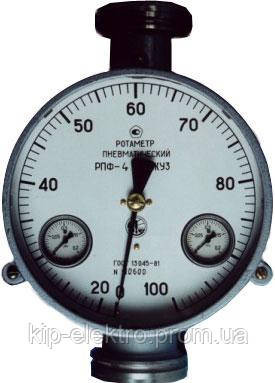

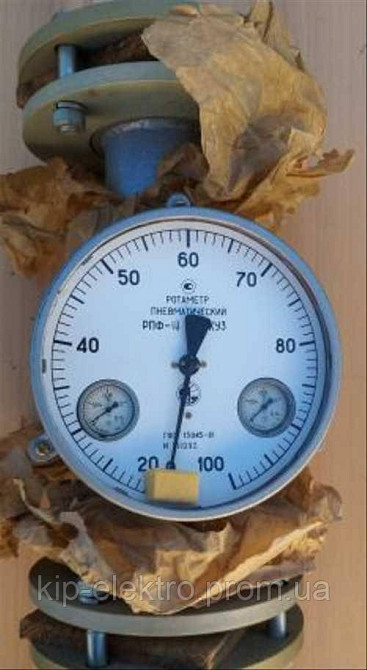

Ротаметр пневматический РПФ-0,63ЖУ3 (РПФ-0,63Ж У3, РПФ-0,63 ЖУ3, РПФ-0,63ЖУЗ, РПФ-0,63Ж УЗ, РПФ-0,63

Заказать и купить ротаметр пневматический типа

РПФ-0,63ЖУ3

вы можете, позвонив по телефонам или отправив заявку на электронный адрес.



Ротаметры типа РПФ

Ротаметры типа РПФ предназначены для измерения объемного расхода плавно меняющихся однородных потоков чистых и слабозагрязненных агрессивных жидкостей с дисперсными немагнитными включениями инородных частиц, нейтральных к фторопласту и преобразования величины расхода в унифицированный пневматический сигнал.

Ротаметры работают в комплекте с вторичными пневматическими приборами или устройствами с пределами измерения давления воздуха от 0,2 до 1,0 кгс/см2.

В зависимости от расхода измеряемой среды, ротаметры типа РПФ выпускаются заводом-изготовителем в трех базовых модификациях: РПФ-I (РПФ-01), РПФ-II (РПФ-02), РПФ-III (РПФ-03).

Каждая базовая модель имеет унифицированный корпус ротаметрической части.

Пределы измерения расходов для данных моделей получаются установкой соответствующего конуса, а условный проход - установкой соответствующего воротника.

Ротаметры типа РПФ имеют единую унифицированную пневмоголовку, преобразующую величину расхода в пневматический сигнал и обеспечивающую местные показания.

Шкала местных показаний прибора – условная равномерная.

Нижний предел измерения – не более 20 % от верхнего предела измерения.

Материал деталей, соприкасающихся с измеряемой средой – фторопласт.

Температура измеряемой жидкости от 5 до 100 °С

Ротаметры рассчитаны на эксплуатацию при температуре окружающее среды от —30 до +50 °С, и относительной влажности от 30 до 80%.

Основная допускаемая погрешность по шкале местных показаний и пневмосигналу:

– для ротаметров с верхним пределом измерения от 0,4 до 63,0 м3/ч: ± 1,5 %; ± 2,5 %; ± 4 %;

– для ротаметров с верхним пределом измерения от 0,1 до 0,25 м3/ч: ± 2,5 %; ± 4 %.

Питание ротаметра осуществляется сжатым воздухом давлением 140±14 кПа (1,4±0,14 кгс/см2) по ГОСТ 26015.

Воздух класса 0; 1; 3 по ГОСТ 17433.

Пределы изменения выходного пневмосигнала от 20 до 100 кПа (0,2–1 кгс/см2).

Наибольшее расстояние передачи выходного сигнала ротаметра к вторичному прибору – 250 м.



Градуировка ротаметров - индивидуальная, производится заводом-изготовителем по воде.

При измерении расхода жидкости, имеющей отличные от воды значения вязкости и плотности, необходимо провести пересчет расхода воды на данную измеряемую жидкость.

Материал уплотнения – фторопласт.

Присоединение ротаметра к трубопроводу – фланцевое.



Ротаметры модели РПФ-I (РПФ-01):


Основные характеристики ротаметров:




Обозначение

ротаметра
Верхний

предел

измерения,

м3/ч
Условный

проход

(Ду), мм
Рабочее

давление

кгс/см2
Масса,

кг
Чертеж



0,63
25
16
13




1,00
25






Ротаметры модели РПФ-II (РПФ-02):


Основные характеристики ротаметров:




Обозначение

ротаметра
Верхний

предел

измерения,

м3/ч
Условный

проход

(Ду), мм
Рабочее

д
