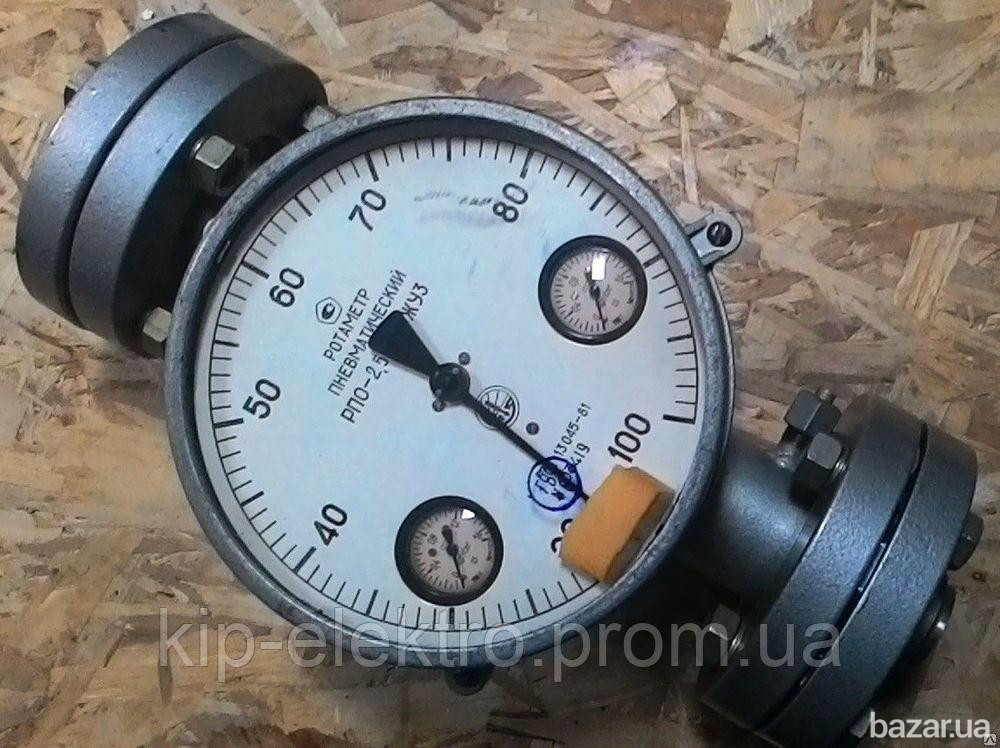

Ротаметр пневматический типа РПО (РПО-01, РПО-02, РПО-03, РПО-04)

Заказать и купить ротаметр пневматический типа

РПО (РПО-01, РПО-02, РПО-03, РПО-04)

вы можете, позвонив по телефонам или отправив заявку на электронный адрес.



Ротаметры типа РПО

Ротаметры типа РПО, с обогревом, предназначены для измерения объемного расхода плавно меняющихся однородных потоков чистых и слабозагрязненных кристаллизирующихся жидкостей с дисперсными немагнитными включениями инородных частиц, нейтральных к стали 12Х17Н13М2Т и преобразования величины расхода в унифицированный пневматический сигнал.

Ротаметры работают в комплекте с вторичными пневматическими приборами или устройствами с пределами измерения давления воздуха от 0,2 до 1,0 кгс/см2.

В зависимости от расхода измеряемой среды, ротаметры типа РПО выпускаются заводом-изготовителем в четырех базовых модификациях: РПО-I (РПО-01), РПО-II (РПО-02), РПО-III (РПО-03), РПО-IV (РПО-04).

Каждая базовая модель имеет унифицированный корпус ротаметрической части. Пределы измерения расходов для данных моделей получаются установкой соответствующего конуса, а условный проход - установкой соответствующего воротника.

Ротаметры типа РПО имеют единую унифицированную пневмоголовку, преобразующую величину расхода в пневматический сигнал и обеспечивающую местные показания.

Шкала местных показаний прибора – условная равномерная.

Нижний предел измерения – не более 20 % от верхнего предела измерения.

Материал деталей, соприкасающихся с измеряемой средой – сталь 10Х17Н13М2Т.

Температура измеряемой жидкости от 5 до 150 °С

Ротаметры рассчитаны на эксплуатацию при температуре окружающее среды от —5 до +50 °С, и относительной влажности от 30 до 80%.

Основная допускаемая погрешность по шкале местных показаний и пневмосигналу:

– для ротаметров с верхним пределом измерения от 0,4 до 63,0 м3/ч: ± 1,5 %; ± 2,5 %; ± 4 %;

– для ротаметров с верхним пределом измерения от 0,1 до 0,25 м3/ч: ± 2,5 %; ± 4 %.

Питание ротаметра осуществляется сжатым воздухом давлением 140±14 кПа (1,4±0,14 кгс/см2) по ГОСТ 26015. Воздух класса 0; 1; 3 по ГОСТ 17433.

Пределы изменения выходного пневмосигнала от 20 до 100 кПа (0,2–1 кгс/см2).

Наибольшее расстояние передачи выходного сигнала ротаметра к вторичному прибору – 250 м.

Градуировка ротаметров - индивидуальная производится заводом-изготовителем по воде.

При измерении расхода жидкости, имеющей отличные от воды значения вязкости и плотности, необходимо провести пересчет расхода воды на данную измеряемую жидкость.

Материал уплотнения – паронит ГОСТ481.

Присоединение ротаметра к трубопроводу – фланцевое.

Ротаметры модели РПО-I (РПО-01):


Основные характеристики ротаметров:




Обозначение

ротаметра
Верхний

предел

измерения,

м3/ч
Условный

проход

(Ду), мм
Рабочее

давление

кгс/см2
Масса,

кг
Чертеж


РПО-0,16ЖУЗ
0,16
15
64
15



РПО-0,25ЖУЗ
0,25
15


РПО-0,4ЖУЗ
0,4
15


РПО-0,63ЖУЗ
0,63
25






Ротаметры модели РПО-II (РПО-02):


Осно
