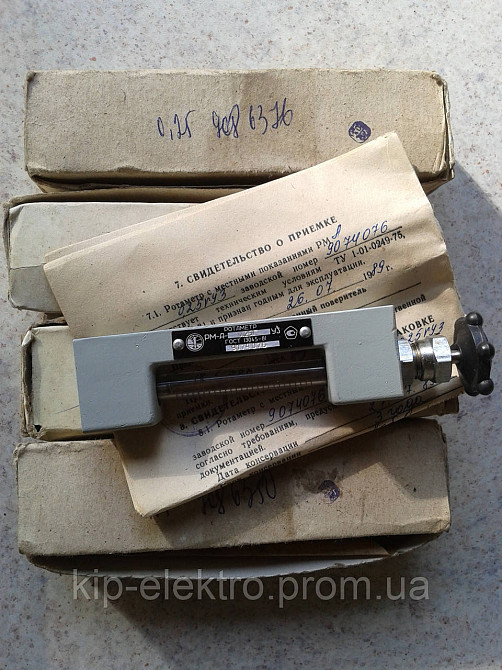

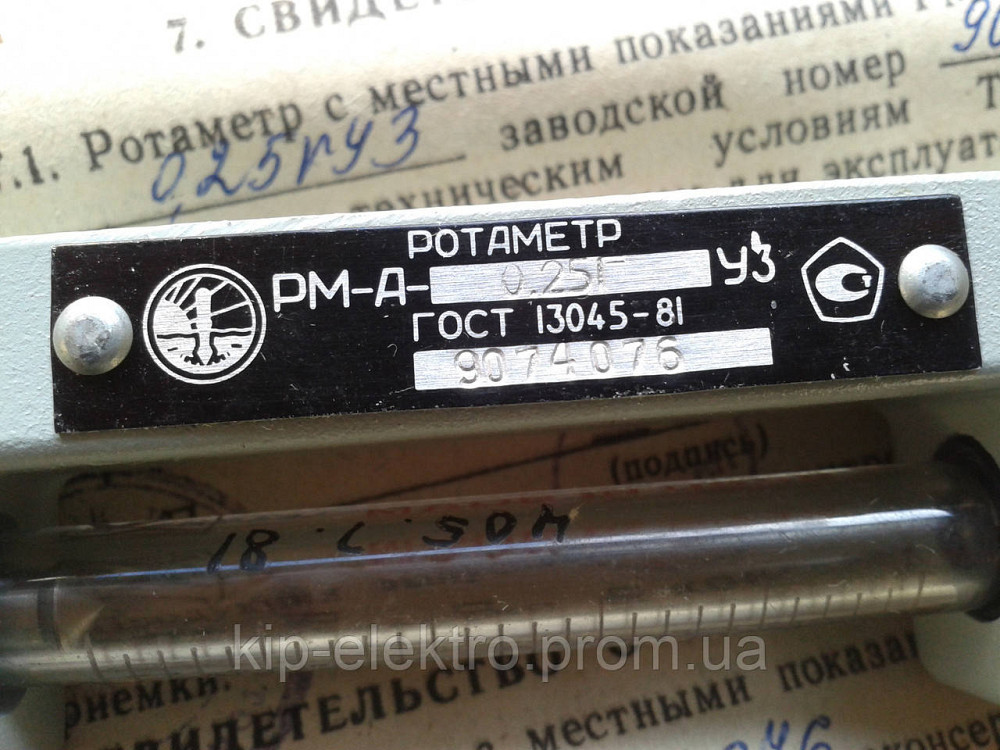

Ротаметр РМ-А-0,25ГУЗ (РМ-А-0,25ГУ3, РМ-А-0,25Г У3, РМА-0,25ГУЗ, РМА-0,25Г УЗ, РМ-А 0,25ГУЗ, РМА)

Заказать и купить ротаметр

РМ-А-0,25ГУЗ (РМ-А-0,25ГУ3, РМ-А-0,25Г У3, РМА-0,25ГУЗ, РМА-0,25Г УЗ, РМ-А 0,25ГУЗ)

вы можете, позвонив по телефонам или отправив заявку на электронный адрес.







Ротаметры типа РМ

Ротаметры типа РМ с местными показаниями со стеклянной ротаметрической трубкой предназначены для измерения объемного расхода плавно меняющихся однородных потоков чистых и слабозагрязненных жидкостей с дисперсными включениями инородных частиц, а так же для измерения объемного расхода воздуха и газов.

В зависимости от расхода измеряемой среды, ротаметры типа РМ выпускаются заводом-изготовителем в четырех базовых модификациях: РМ-А, РМ-II (РМ-02), РМ-IV (РМ-04), РМ-VI (РМ-06).

Каждая базовая модификация имеет унифицированную ротаметрическую трубку.

Пределы измерения расходов для данных моделей получаются установкой соответствующего поплавка. При изготовлении поплавков на разные диапазоны измерений используются сталь 12Х18Н9Т, фторопласт-4, сплав Д1Т, эбонит.

Шкала показаний прибора условная равномерная, нанесена непосредственно на ротаметрическую трубку.

Отсчет показаний производят по верхней кромке поплавка.

Давление измеряемой среды не должно превышать 6 кгс/см2 (0,6 МПа).

Ротаметры рассчитаны на эксплуатацию при температуре измеряемой и окружающее среды от 5 до 50 °С, влажности окружающей среды от 30 до 80%.

Основная допускаемая погрешность ротаметров модели РМ-А составляет ± 4%, а остальных моделей ± 2,5% от верхнего предела измерений.

Градуировка ротаметров - индивидуальная, производится заводом-изготовителем по воде или воздуху.

Для других сред, необходимо произвести пересчет расхода с воды или воздуха на данную измеряемую жидкость или газ.
Ротаметры модели РМ-А

Основные характеристики ротаметров для измерения жидкости:





Обозначение

ротаметра


Верхний

предел

измерений,

м3/ч


Материал

поплавков


Материал

внутренней

арматуры


Условный

проход

(Ду), мм


Соединение с

трубопроводом


Габаритные

размеры,

мм


Масса,

кг







0,0025


Сплав Д1Т


ЛС-59-1


3


резьбовое К1/8“


160х35х40


0,3







0,004


Сталь 12Х18Н9Т







0,0063


Сталь 12Х18Н9Т







Основные характеристики ротаметров для измерения газа:





Обозначение

ротаметра


Верхний

предел

измерений,

м3/ч


Материал

поплавков


Материал

внутренней

арматуры


Условный

проход

(Ду), мм


Соединение с

трубопроводом


Габаритные

размеры,

мм


Масса,

кг







0,063


Прессматериал АГ-4В


ЛС-59-1

ПА610ДС


3


резьбовое К1/8“


160х35х40


0,3







0,1
