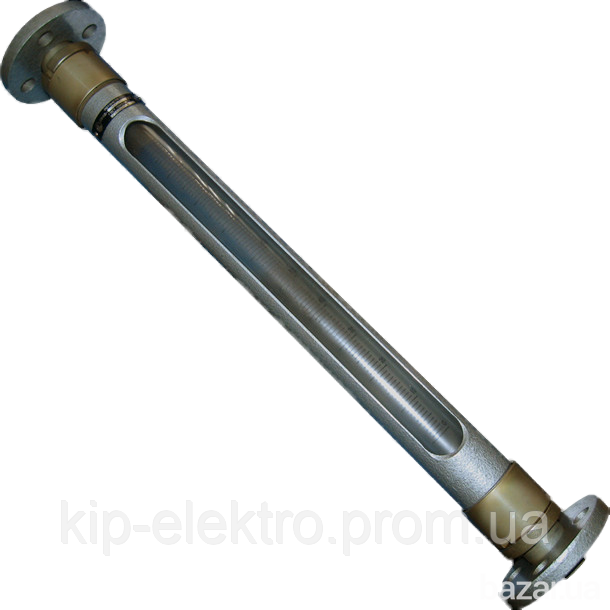

Ротаметр РМФ-25ГУЗ (РМФ-25ГУ3, РМФ-25Г У3, РМФ-25 ГУЗ, РМФ 25ГУЗ, РМФ-06-25ГУЗ)

Заказать и купить ротаметр

РМФ-25ГУЗ (РМФ-25ГУ3, РМФ-25Г У3, РМФ-25 ГУЗ, РМФ 25ГУЗ, РМФ-06-25ГУЗ)

вы можете, позвонив по телефонам или отправив заявку на электронный адрес.





Ротаметры типа РМФ
Ротаметры фторопластовые типа РМФ с местными показаниями со стеклянной ротаметрической трубкой предназначены для измерения объемного расхода плавно меняющихся однородных потоков чистых и слабозагрязненных агрессивных жидкостей и газов с дисперсными включениями инородных частиц, нейтральных к фторопласту-4, стеклу марок ХС и ТХС.

В зависимости от расхода измеряемой среды, ротаметры типа РМФ выпускаются заводом-изготовителем в трех базовых модификациях: РМФ-II (РМФ-02), РМФ-IV (РМФ-04), РМФ-VI (РМФ-06).

Каждая базовая модификация имеет унифицированную ротаметрическую трубку.

Пределы измерения расходов для данных моделей получаются установкой соответствующего поплавка. Поплавок, вне зависимости от модели, изготавливается из фторопласта-4.

Детали ротаметров, соприкасающиеся с измеряемой средой, футерованы (покрыты) фторопластом.

Шкала показаний прибора условная равномерная, нанесена непосредственно на ротаметрическую трубку. Отсчет показаний производят по верхней кромке поплавка.

Давление измеряемой среды не должно превышать 6 кгс/см2 (0,6 МПа).

Ротаметры рассчитаны на эксплуатацию при температуре измеряемой среды от минус 30 до 100 °С и окружающей среды от минус 30 до 50 °С, влажности окружающей среды от 30 до 80%.

Основная допускаемая погрешность ротаметров составляет ± 2,5% от верхнего предела измерений.

Градуировка ротаметров - индивидуальная, производится заводом-изготовителем по воде или воздуху. Для других сред, необходимо произвести пересчет расхода с воды или воздуха на данную измеряемую жидкость или газ.



Ротаметры модели РМФ-II (РМФ-02)

Основные характеристики ротаметров для измерения жидкости:





Обозначение

ротаметра


Верхний

предел

измерений,

м3/ч


Условный

проход

(Ду), мм


Соединение с

трубопроводом


Габаритные

размеры,

мм


Масса,

кг




РМФ-0,016ЖУЗ


0,016


6


ниппельное 11,5мм


410х27,7


0,320





Основные характеристики ротаметров для измерения газа:





Обозначение

ротаметра


Верхний

предел

измерений,

м3/ч


Условный

проход

(Ду), мм


Соединение с

трубопроводом


Габаритные

размеры,

мм


Масса,

кг




РМФ-0,4ГУЗ


0,4


6


ниппельное 11,5мм


410х27,7


0,320




РМФ-0,63ГУЗ


0,63







Ротаметры модели РМФ-0,1ЖУЗ

Основные характеристики ротаметров для измерения жидкости:





Обозначение

ротаметра


Верхний

предел

измерений,

м3/ч


Условный

проход

(Ду), мм


Соединение с

трубопроводом


Габаритные
