Сигнализатор газов и паров термохимический, стационарный ЩИТ-2 (ЩИТ, ЩИТ-2-20, ЩИТ-2-21, ЩИТ-2-22, Щ

Заказать и купить сигнализатор горючих газов и паров термохимический, стационарный
ЩИТ-2 (ЩИТ, ЩИТ-2-20, ЩИТ-2-21, ЩИТ-2-22, ЩИТ-2-23)

вы можете, позвонив по телефонам или отправив заявку на электронный адрес.

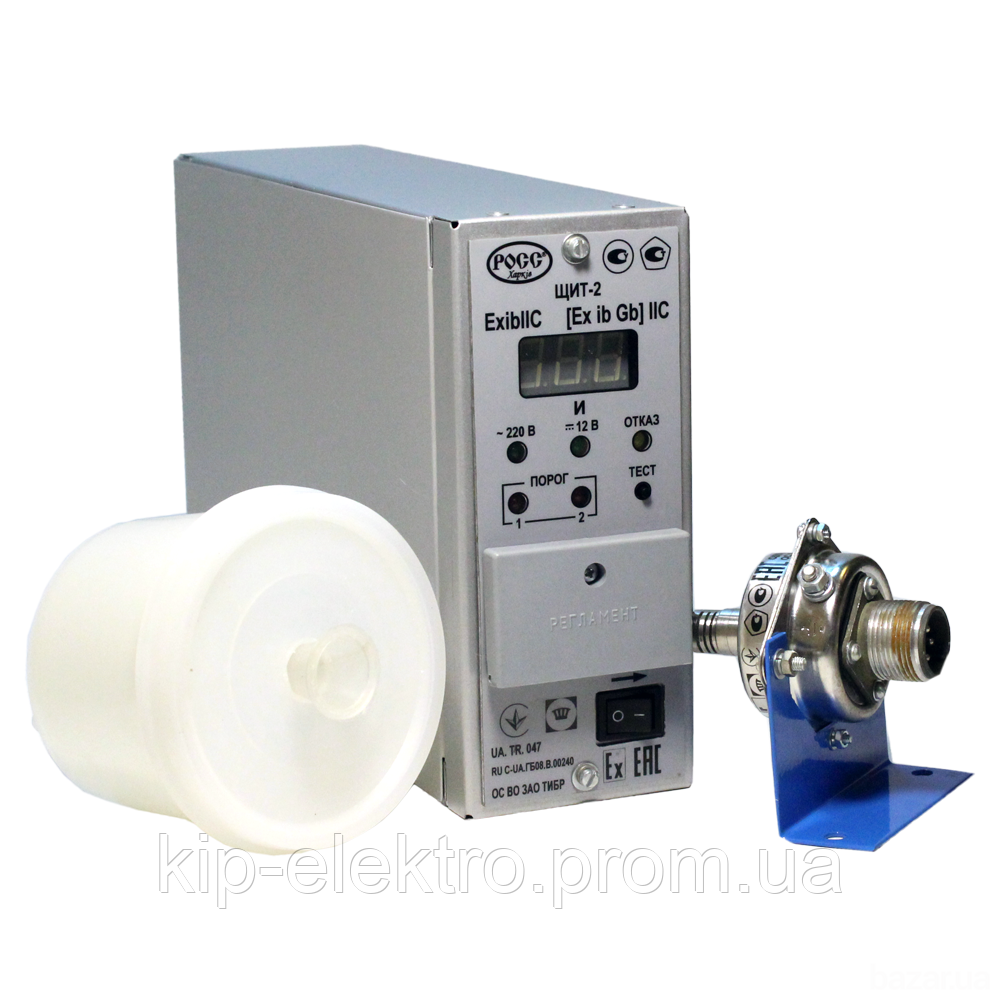

Сигнализатор горючих газов и паров термохимический, стационарный ЩИТ-2




ТУ 38 Украины 0208010-006-94 5В1.550.046 ТУ

Назначение

Стационарный промышленный сигнализатор ЩИТ-2 предназначен для контроля довзрывоопасных концентраций горючих газов, паров и их совокупности в воздушной среде производственных помещений и наружных установок с зонами всех классов взрывоопасности.

ЩИТ-2 обеспечивает контроль более 150 веществ в широком диапазоне температур, имеет два порога срабатывания, световую сигнализацию, «сухие контакты» реле для коммутации внешних электрических цепей, цифровой интерфейс RS-485.

Область применения

Для контроля загазованности производственных помещений всех отраслей промышленности, где может возникнуть утечка и распространение горючих газов, паров и их смесей, указанных в перечне контролируемых сигнализатором ЩИТ-2 веществ, например:


на газораспределительных, газо- и бензозаправочных станциях;
в процессе газо- и нефтепереработки;
в лакокрасочном производстве при окрасочных работах;
на складах ГСМ, спиртохранилищах;
на ТЭЦ и котельных, работающих на газовом топливе.


Достоинства


Наличие двух порогов срабатывания, информационной связи при аварийной ситуации.
Возможность одновременного контроля в нескольких точках.
Взрывобезопасное исполнение датчика.
Надежность, быстродействие, простота и удобство в эксплуатации.
Искробезопасность электрических цепей, обеспечивающая легкий и удобный монтаж, не требующий прокладки кабеля от датчика в трубах, позволяет сэкономить при монтаже сигнализатора.
Наличие стандартизованного токового сигнала: 4-20 мА.
Возможность подключения резервного питания постоянного тока (12,0 ± 1,2) В.
Наличие цифрового интерфейса RS-485.
Наличие хорошо различимого цифрового дисплея.
Совместимость по линии датчик-БПС с ЩИТ-2 предыдущего поколения.


Модификации сигнализаторов ЩИТ-2


ЩИТ-2-20 с датчиком ДТХ-127-5 (одноканальный, конвекционный способ подачи контролируемой смеси);
ЩИТ-2-21 с датчиком ДТХ-128-1 (одноканальный, принудительный способ подачи контролируемой смеси);
ЩИТ-2-22 с датчиком ДТХ-127-5 (пятиканальный, конвекционный способ подачи контролируемой смеси);
ЩИТ-2-23 с датчиком ДТХ-128-1 (пятиканальный, принудительный способ подачи контролируемой смеси).


Технические характеристики





Наименование показателя



Принцип действия
термохимический


Диапазон измерений, % НКПР*
от 0 до 50


Предел допускаемой основной абсолютной погрешности сигнализатора, % НКПР
±5


Диапазон сигнальных концентраций в рабочих условиях, % НКПР
от 5 до 50


Первый порог срабатывания:



Датчик ДТХ-128-1
12,2%


Датчик ДТХ-127-5
15,1%


Время срабатывания, с, не более
10


Время прогрева, мин., не более
5


Продолжительность работы в автоматическом режиме без техобслуживания, суток
45


Мощность, коммутируемая по цепям внешней сигнализации:



при напряжении переменного тока 220 В, ВА, не более
88


при напряжении постоянного тока 30 В, ВА, не более
100


Число проводников линии связи
4


Потребляемая мощность на один канал, ВА, не более
10


Питание датчика ДТХ-128-1 сжатым воздухом давлением, МПа
от 0,25 до 0,6


Объемный расход сжатого воздуха для дачика ДТХ-128-1, л/ч, не более
200


Габаритные размеры, мм, не более



датчик ДТХ-127-5
85 x 90 x 85


датчик ДТХ-128-1
140 x 185 x 160


блок БПС (одноканальный)
322 x 80 x 180


блок БПС (пятиканальный)
395 x 520 x 198


Масса, кг, не более



датчик ДТХ-127-5
0,3


датчик ДТХ-128-1
2,3


блок БПС (одноканальный)
3,0


блок БПС (пятиканальный)
