Сигнализатор многофункциональный стационарный ЩИТ-3 (ЩИТ 3, ЩИТ3, ЩИТ)

Заказать и купить сигнализатор стационарный многофункциональный
ЩИТ-3 (ЩИТ 3, ЩИТ3, ЩИТ)

вы можете, позвонив по телефонам или отправив заявку на электронный адрес.

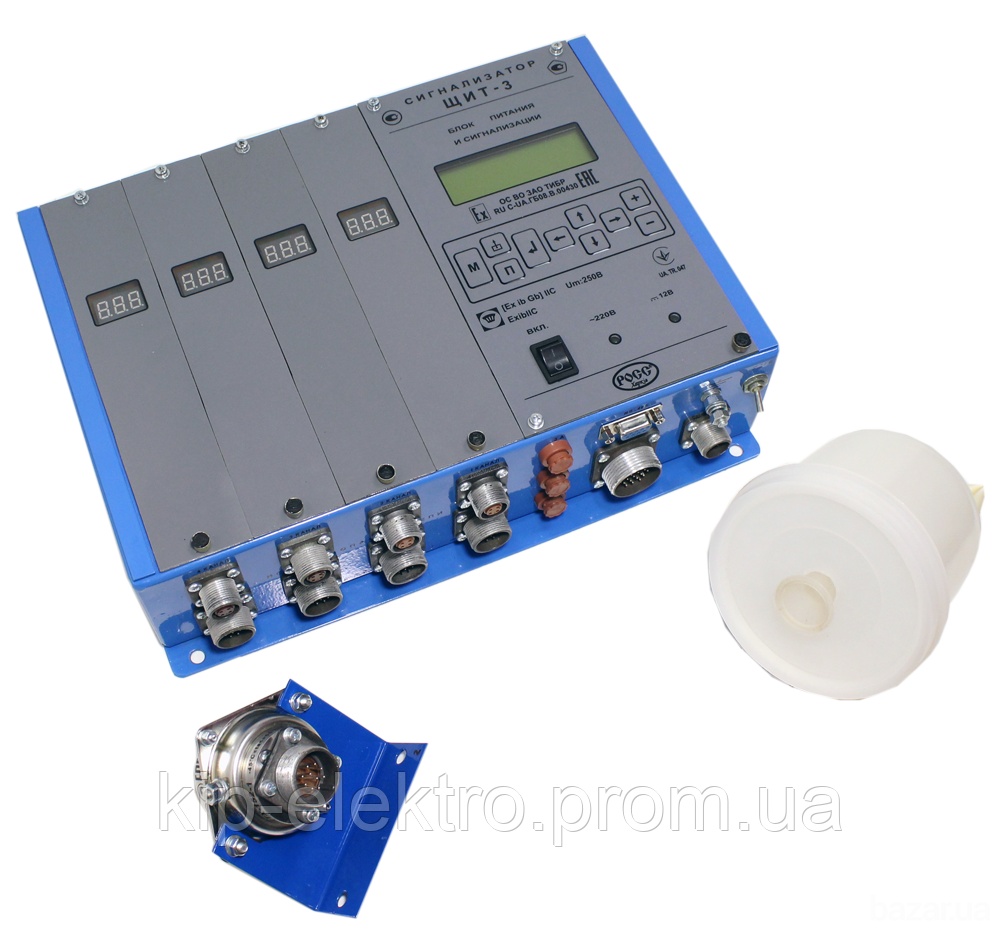

Сигнализатор многофункциональный стационарный ЩИТ-3



ТУ У 33.2-00203016-027-2004

Назначение и область применения

Стационарные сигнализаторы ЩИТ-3 предназначены для автоматического непрерывного контроля содержания горючих газов и паров и их совокупности, токсичных газов и кислорода в воздухе рабочей зоны, контроля уровня воды, выдачи световой и звуковой сигнализации о превышении установленных уровней содержания измеряемых компонентов и коммутации внешних электрических цепей постоянного и переменного тока.

Достоинства


Взрывозащищенное исполнение, искробезопасные цепи, высокая надежность, основанная на использовании современной элементной базы.
Поканальная аварийная сигнализация с подключением внешних исполнительных устройств.
Цифровой интерфейс стандарта RS-485 для связи с периферийными устройствами.
Непрерывный автоматический контроль по всем измерительным каналам, не требующий пробоподготовки.
Программное управление работой сигнализатора, основанное на системе простого интуитивного доступа с помощью пользовательского экранного меню, одновременная индикация номера и состояния измерительного канала, значения концентрации, размерности измеряемой величины в режиме «реального времени».
Использование токового сигнала 4-20 мА для связи между датчиками и БПС, длина линии связи до 1000м.
Наличие возможности подключения резервного источника питания постоянного тока.
Большой ЖК-дисплей с подсветкой, осуществляющий непрерывную индикацию номера канала, текущего значения концентрации, наименования (формулы) определяемого компонента.


Описание

Сигнализаторы ЩИТ-3 представляют собой стационарные приборы, состоящие из измерительных преобразователей (датчиков) и блоков питания и сигнализации (БПС).

Сигнализаторы ЩИТ-3 могут иметь от одного до четырех каналов произвольной конфигурации и комплектуются датчиками в произвольном наборе в зависимости от заказа.

Блоки БПС имеют следующие исполнения:


БПС-152 – одноканальный,
БПС-153 – двухканальный,
БПС-154 – трехканальный,
БПС-155 – четырехканальный.


Каналы произвольно комбинируются из числа следующих:


канал измерения довзрывоопасных концентраций метана и совокупности горючих газов и паров (далее – канал измерения СН4) – с датчиком ДТХ-152-1;
канал измерения довзрывоопасных концентраций бутана и совокупности горючих газов и паров (далее – канал измерения С4Н10) – с датчиком ДТХ-152-2;
канал измерения довзрывоопасных концентраций водорода (далее – канал измерения Н2) – с датчиком ДТХ-152-3;
канал измерения довзрывоопасных концентраций паров этилдового спирта (далее – канал измерения С2Н5ОН) – с датчиком ДТХ-152-4;
канал измерения довзрывоопасных концентраций гексана и совокупности горючих газов и паров (далее – канал измерения С6Н14) – с датчиком ДТХ-153;
канал измерения объемной доли кислорода (далее – канал измерения О2) – с датчиком ДЭХ-1;
канал измерения массовой концентрации сероводорода (далее – канал измерения Н2S) – c датчиком ДЭХ-2;
канал измерения массовой концентрации окиси углерода (далее – канал измерения СО) – с датчиком ДЭХ-3;
канал измерения массовой концентрации аммиака (далее – NH3) – с датчиками ДЭХ-5 и ДЭХ-6;
канал контроля уровня воды – с датчиком ДВЭ-1.


Канал контроля уровня воды выдает информацию о наличии или отсутствии воды на уровне, определяемом местом установки датчика ДВЭ-1, имеющего две пары контактов, расположенных по высоте на расстоянии 250 мм друг от друга.

Датчики представляют собой интеллектуальные измерительные преобразователи с унифицированным токовым выходом 4-20 мА.

Датчики ДТХ-152-1, ДТХ-152-2, ДТХ-152-3, ДТХ-152-4, ДТХ-153, ДЭХ-1, ДЭХ-2, ДЭХ-3, ДЭХ-5, ДЭХ-6, ДВЭ-1 могут устанавливаться во взрывоопасных зонах.

Сигнализаторы ЩИТ-3 имеют по два порога срабатывания сигнализации в каждом канале.

При срабатывании пороговых устройств сигнализаторы ЩИТ-3
