Сигнализатор стационарный ЩИТ-3-1-16 с датчиком ДТХ-154


ТУ У 33.2-00203016-027-2004

Сигнализатор ЩИТ-3-1-16 выпускается для замены морально устаревшего и снятого с производства сигнализатора СТХ-7М и может применяться на различных объектах химической, нефтехимической и других отраслей промышленности в технологическом оборудовании (сушильные камеры, термошкафы и пр.) лакокрасочного и других производств при температуре воздушной среды до 200°C.

Стационарные сигнализаторы ЩИТ-3 предназначены для автоматического непрерывного контроля содержания довзрывоопасных концентраций совокупности паров горючих жидкостей в воздухе, выдачи световой и звуковой сигнализации о превышении установленных значений концентрации, коммутации внешних электрических цепей постоянного и переменного тока.

Достоинства

Сигнализатор ЩИТ-3 — это оснащенный микропроцессором прибор, созданный на основе прогрессивных научных разработок и современной элементной базы.


Работа датчика при высоких температурах (до 200°C).
Взрывозащищенное исполнение, искробезопасные цепи, высокая степень механической прочности.
Высокая надежность, обеспечиваемая применением современной микропроцессорной техники и передовой технологией производства.
Оснащенность интерфейсом для работы с периферийными устройствами посредством цифровой связи (RS485).
Непрерывный автоматический контроль воздушной среды, не требующий пробоподготовки.
Программное управление работой сигнализатора, защищенное от несанкционированного доступа паролем.
Длина связи между датчиками и блоком БПС — до 1000 м.
Дисплей на жидких кристаллах с непрерывной индикацией концентрации измеряемых компонентов в воздушной среде.
Удобство монтажа блока БПС.
Встроенная система автоматической самодиагностики прибора.


Описание

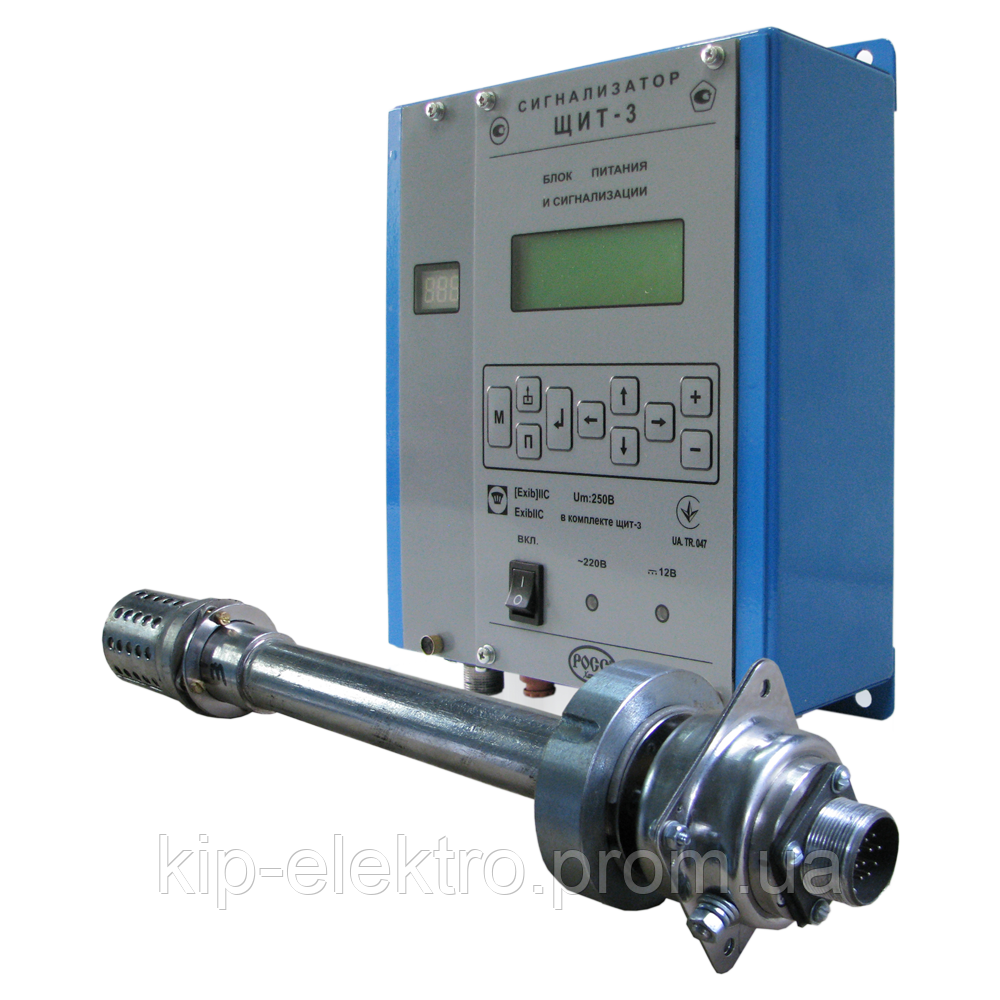

Сигнализаторы ЩИТ-3 с термохимическим датчиком ДТХ-154 представляют собой одноканальные стационарные приборы, состоящие из датчика ДТХ-154, блока питания и сигнализации БПС-152.

Датчик ДТХ-154 имеет уровень взрывозащиты «Взрывобезопасный» (1), обеспечиваемый видами взрывозащиты «Взрывонепроницаемая оболочка» (d), «Искробезопасная электрическая цепь» (ib), «Специальный» (s). Маркировка взрывозащиты — «1ExdibsIIBT3», «1Exd[ib]sIIBT3».

Входные цепи блока БПС-152 выполнены искробезопасными (уровень ib). Блок БПС-152 должен устанавливаться вне взрывоопасной зоны.

Контролируемые компоненты

Ацетон, бензол, диметилформамид, ксилол, нефрас С2-80/120; сольвент каменноугольный; спирт бутиловый, спирт диацетоновый, спирт изопропиловый, спирт этиловый, толуол, уайт-спирит, этилцеллозольв; эфир уксуснобутиловый, эфир уксусноэтиловый; разбавители РКБ-1, РЭ-2В, РЭ-4В, РЭ-12В и другие, состоящие из вышеперечисленных веществ; растворители Р4, Р5, 646, 648, РФГ и другие, состоящие из вышеперечисленных веществ.

Поверочный компонент — гексан.

Технические характеристики




Наименование характеристики
Значение


Диапазон измерений
от 0 до 50 % НКПР


Пределы допускаемой основной абсолютной погрешности
± 7,5 % НКПР


Предел допускаемого времени установления показаний Т0,9Д
30 с


Время прогрева, не более
5 мин


Время работы в автоматическом режиме без обслуживания, не менее
240 ч


Мощность, потребляемая сигнализатором, должна быть не более:
15 В·А


Ток, потребляемый сигнализатором от внешнего источника резервного питания 12В., должен быть не более:

— в режиме тревоги

— в дежурном режиме
400 мА

250 мА


Средняя наработка на отказ, не менее
30000 ч


Полный средний срок службы, не менее
10 лет


Габаритные размеры, мм, не более:

— БПС-152

— ДТХ-154
190х245х90

75х85х340


Масса, кг, не более:

— БПС-152

— ДТХ-154
2,8

1,1


Мощность коммутируемых внешних цепей, В·A, не более
