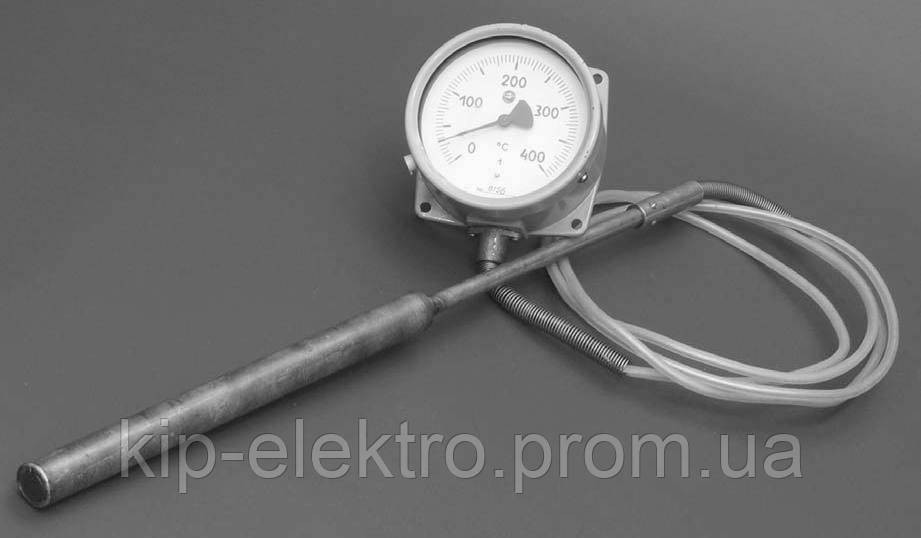

Термометр манометрический газовый

ТГП-100, ТГП-100-М1, ТГП-100Эк, ТГП-100Эк-М1

Термометры ТГП-100 и ТГП-100-М1 используются для измерения температуры жидких и газообразных сред.

Термометры ТГП-100Эк и ТГП-100Эк-М1 - показывающие и электроконтактные - предназначены для измерения температуры жидких и газообразных сред и коммутации внешних электрических цепей, в том числе в условиях АЭС.

Типы термометров ТГП:

- ТГП-100 и ТГП-100-М1 - термометр показывающий газовый;

- ТГП-100Эк и ТГП-100Эк-М1 - термометр показывающий электроконтактный газовый.



Технические характеристики ТГП-100, ТГП-100-М1, ТГП-100Эк, ТГП-100Эк-М1





Характеристики


Значения




Пределы измерений ТГП-100, ТГП-100-М1, ТГП-100Эк, ТГП-100Эк-М1, °С


от -50 до +50




от -50 до +100




от -50 до +150




от 0 до +150




от 0 до +200




от 0 до +300




от 0 до +400

от +100 до +300




Длина соединительного капилляра L, м




1,6; 2,5; 4; 6; 10; 16; 25






Длина погружения термобаллона L1, мм


160; 200; 250; 315; 400; 500






Классы точности




1; 1,5






Климатические исполнения




УХЛ4; Т3






Температура окружающего воздуха, °С:







- для исполнения УХЛ4


от -10 до +60




- для исполнение Т3


от -10 до +55






Относительная влажность воздуха при температуре +35 °С, %:







- для исполнения УХЛ4


80




- для исполнение Т3


100






Степень защиты от воздействия пыли и воды




IP40, IP54






Группа виброустойчивости




L3






Напряжение внешних коммутируемых цепей:







- переменный ток, В


24; 40; 60; 110; 220; 240




- постоянный ток, В


24; 60; 110; 220






Разрывная мощность контактов сигнализирующего устройства, В·А, не более




30






Исполнение сигнализирующего устройства прямого действия по ГОСТ 16920




V




Давление измеряемой среды, кгс/см2:







- без защитной гильзы


64




- с защитной гильзой


250






Присоединительная резьба ТГП-100, ТГП-100-М1, ТГП-100Эк, ТГП-100Эк-М1, D, мм




М33×2






Габаритные размеры, мм:







- ТГП-100, ТГП-100-М1


106×106×75




- ТГП-100Эк, ТГП-100Эк-М1


106×106×150




Масса термометра без термосистемы, кг, не более




0,9




Диаметр термобаллона, d, мм


20





Примечание: * - термометры газовые ТГП-100, ТГП-100-М1 и ТГП-100Эк, ТГП-100Эк-М1 при длине капилляра L от 10 м и при температуре измерения +400 °С и более изготавливаются с длиной погружения не менее 315 мм.



Габаритные и присоединительные размеры:





Аналог термометра манометрического ТГП-100 и ТГП-100-М1 по характеристикам: , ,
