Термопара ТХА-0179 (ТХА 0179, ТХА0179, ТХА)
450 грн
Термопара ТХА-0179 (ТХА 0179, ТХА0179, ТХА)
№2201583
Створено: 17 червня 2021
Створено: 17 червня 2021
Заказать и купить термопару
ТХА-0179 (ТХА 0179, ТХА0179, ТХА)
вы можете, позвонив по телефонам или отправив заявку на электронный адрес.

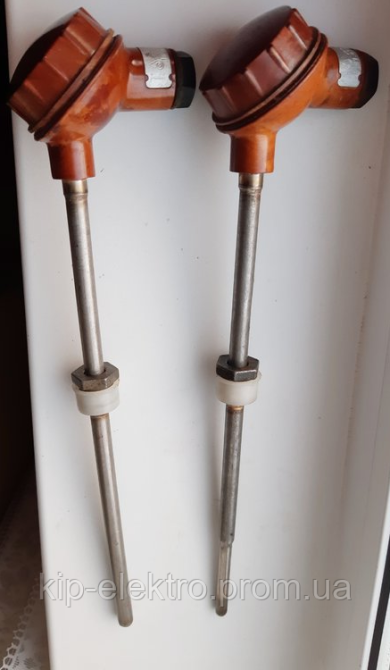

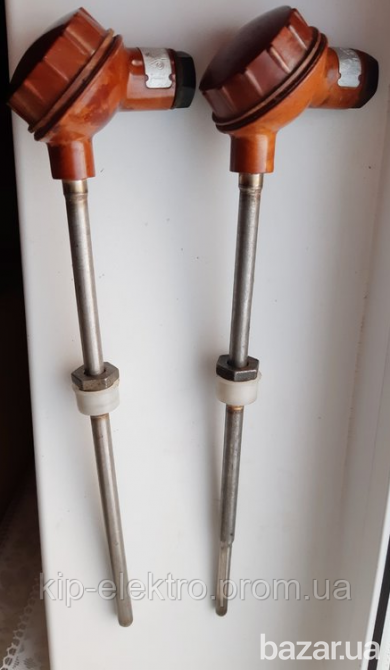

ПРЕОБРАЗОВАТЕЛЬ ТЕРМОЭЛЕКТРИЧЕСКИЙ (термопара)
ТХА-0179, ТХК-0179
Преобразователи термоэлектрические (термопары) ТХА-0179 и ТХК-0179 предназначены для измерения температуры газообразных и жидких химически неагрессивных сред, а также агрессивных сред, не разрушающих материал защитной арматуры (рис.1,2,3) и поверхности твердых тел (рис.4).
Литерное обозначение НСХ преобразования (ГОСТ 3044):
для ТХА-0179 ..............................................................................К
для ТХК-0179 ...............................................................................L
Класс (ГОСТ 6616) ....................................................................1 или 2
Количество рабочих спаев ........................................................1 или 2
Показатель тепловой инерции, с, не более
для ТХА/К-0179, рис. 1,4 .................................................................50
для ТХА/К-0179, рис. 2 ...................................................................40
для ТХА/К-0179, рис. 3 (с изолированным рабочим спаем) ..............20
для ТХА/К-0179, рис. 3 (с неизолированным рабочим спаем)............8
Условное давление измеряемой среды Pу, МПа
для ТХА/К-0179, рис. 1...................................................................0,4
для ТХА/К-0179, рис.2,3 .................................................................6,3
Материал головки...............................................прессматериал АГ-4В
Головка термопреобразователя водозащищенного исполнения.
Термопреобразователи могут комплектоваться:
рис. 1 на Ру=0,4МПа штуцером передвижным 5Ц4.473.002
рис. 2 на Ру=25МПа гильзой защитной 5Ц4.819.015
рис. 3 на Ру=50МПа гильзой защитной 5Ц4.819.016
Тип термопреобразователя
Рабочий диапазон измеряемых температур, °С
Материал защитной
арматуры (сталь)
ТХА-0179
рис. 1, 2, 3
от -40 до +900
08Х20Н14С2
ТХА/К-0179 рис. 1, 2, 3, рис.4 L>40 мм
от -40 до +600
08Х13, 12Х18Н10Т(08Х18Н10Т)
ТХА/К-0179
рис. 4 L<40 мм
от -40 до +400
08Х13, 12Х18Н10Т(08Х18Н10Т)
ТХА-0179 рис.2
от -40 до +400
10Х17Н13М2Т

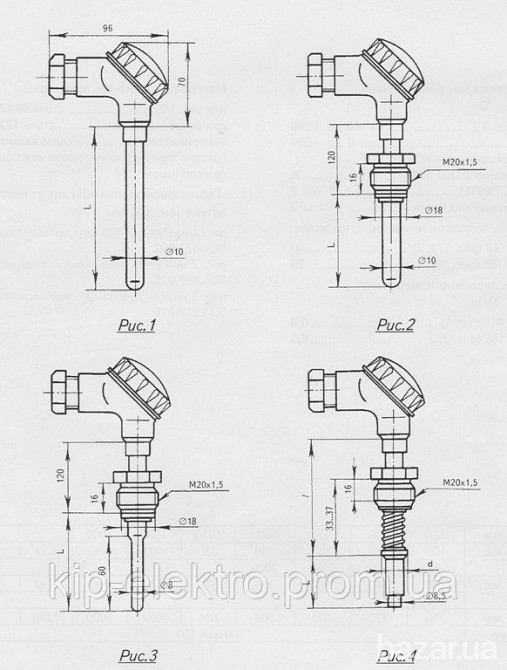

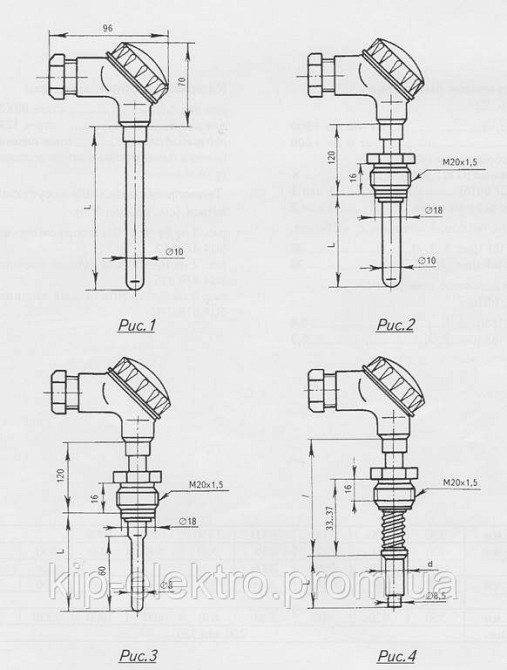

Рис.1
L,мм
320
500
800
1000
1250
1600
2000
Рис.2
L,мм
120
160
200
250
320
400
500
630
800
1000
1250
1600
2000
Рис.3
L,мм
120
160
200
250
320
400
500
630
800
1000
Рис.4
d,мм
14
18
l,мм
100
80
120
80
160
100
200
L,мм
10
20
40
80
100
200
d,мм
18
l,мм
160
80
320
250
120
170
200
L,мм
250
320
400
500
630
800
d,мм
18
l,мм
200
L,мм
1000
1250
1600
Аналог термопар ТХА-0179 и ТХК-0179 по характеристикам: и , ТХА-0515 и ТХК-0515
Так же вы можете заказать и купить термопары, термопреобразователи и термометры сопротивления:
ТХА-2388 (ТХА 2388, ТХА2388)
ТХК-2388 (ТХК 2388, ТХК2388)
ТХА-0806 (ТХА 0806, ТХА0806)
ТХК-
