Указатель уровня жидкости 12кч11бк

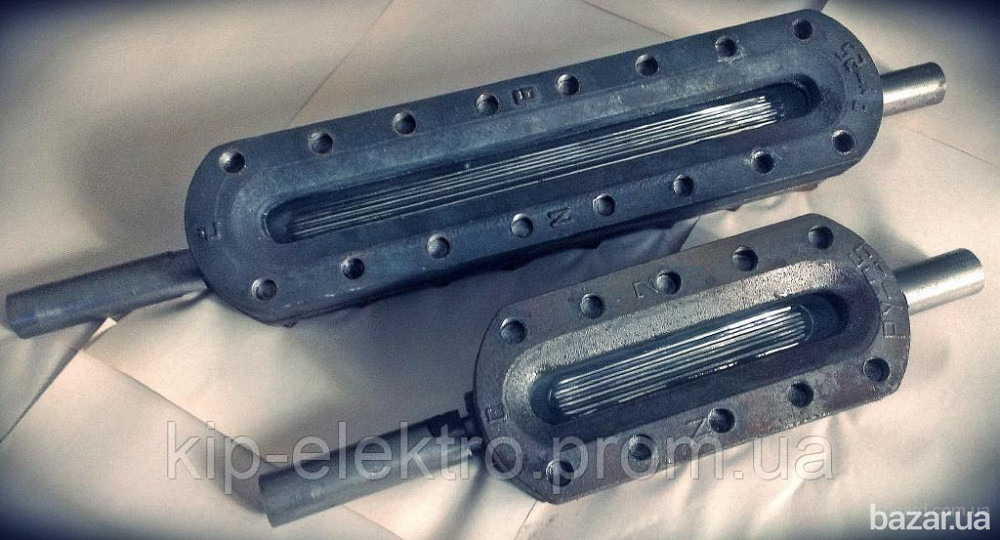

Указатель уровня жидкости чугунный 12кч11бк (рамка водоуказательная) — устройство применяется в паровых котлах, сосудах, аппаратах и резервуарах для жидкости. Поставляются в сборе с плоским рифленым стеклом (рефлексионное стекло Клингера). Отражение и преломление лучей света в гранях рифленого стекла Клингера обеспечивает показание уровня жидкости, принимающей темный оттенок. Рифленое рефлексионное стекло Клингера в водоуказательной рамке является расходным элементом и меняется при изнашивании. Приборы производятся следующими типоразмерами рамок: №2, №4, №5, №6, №8. Все типоразмеры (номера) отличаются индивидуальными габаритами, но имеют одинаковый диаметр условного прохода — Ду20. Температура рабочей среды — до +250°C.

Технические характеристики указателя уровня 12кч11бк





Температура рабочей среды
вода, пар — до +250°С,

этилмеркаптан, аммиак – от -30 до +40°С;


Температура окружающей среды
до +50°С


Климатическое исполнение и категория размещения по ГОСТ 15150-69
У3, Т3,УХЛ4


Номинальное давление PN, МПа
(кгс/см²): 2,5 (25)


Присоединение к трубопроводу
цапковое


Установочное положение на трубопроводе
вертикальное


Регламентирующий документ
ТУ 26-07-1487-89


Материал изделия (корпус)
чугун КЧ30-6


Материал изделия (штуцер)
сталь 20


Материал изделия (стекло)
боросиликатное стекло


Средний срок службы
не менее 6 лет


Гарантийная наработка, часов
5000


Полный средний ресурс, часов
35000


Наработка на отказ, часов
6000













Номер рамки


DN, мм


PN, атм


Н, мм


Н1, мм


Н2, мм


Масса, кг




№ 2


20


25


300


162


124


2,3




№ 4


20


25


360


224


174


3,0




№ 5


20


25


390


254


204


3,4




№ 6


20


25


420


284


234


3,8




№ 8


20


25


490


354


304


4,6







Дополнительное оборудование и комплектующие.

12с13бк — запорное устройство указателя уровня клапанного типа.

12с13бк состоит из верхнего штуцерного клапана (крепится в верхней части емкости), нижнего штуцерного клапана (крепится в нижней части емкости) и пробно-спускного крана (встроен в нижнее запорное устройство). В качестве указателя обычно используется рамка водоуказательная 12кч11бк (при давлении до 4,0 (40) МПа (кгс/см²)) или кварцевая трубка диаметром 20 мм (при дав
