Усилитель У1М, У2М, У3М

Усилители У1М, У2М, У3М предназначены для усиления напряжения рассогласования в автоматических потенциометрах, мостах, приборах с дифференциально-трансформаторной измерительной схемой и приборах ферродинамической системы.

Усилители У1М предназначены для усиления сигналов рассогласования постоянного тока, усилители У2М, У3М — для усиления сигнала рассогласования переменного тока.

Усилители У1М, У2М, У3М предназначены для усиления напряжения рассогласования в автоматических потенциометрах, мостах, приборах с дифференциально-трансформаторной измерительной схемой и приборах ферродинамической системы.

Усилители У1М предназначены для усиления сигналов рассогласования постоянного тока, усилители У2М, У3М — для усиления сигнала рассогласования переменного тока.

ОСОБЕННОСТИ:


Нагрузкой усилителя является цепь управления исполнительного двигателя прибора, представляющая собой параллельно включенные обмотку управления и конденсатор, или входная цепь согласующего устройства. Сопротивление нагрузки усилителя должно быть не менее 20 Ом
В усилителе имеются выводы для подключения управляющего напряжения. Дискретная регулировка усиления не предусмотрена
Данный тип усилителей применяется в приборах КСП1, КСП2, КСП3, КСП4, КПП1, КВП1, КСМ1, КСМ2, КСМ3, КСМ4, КПМ1, КВМ1, КСУ1, КСУ2, КСУ3, КСУ4, КПУ1, КВУ1, КСД1, КСД2, КСД3, КПД1, КВД1 и пр. и может быть использован для их ремонта
У1М-01 — для потенциометров.Имеет устройство для подавления второй гармоники усиливаемого сигнала, плавную и дискретную регулировку коэффициента усиления.Для дискретной регулировки предусмотрены выводы, к которым подключается внешний резистор. Эти же выводы используются для дистанционного изменения коэффициента передачи напряжения.

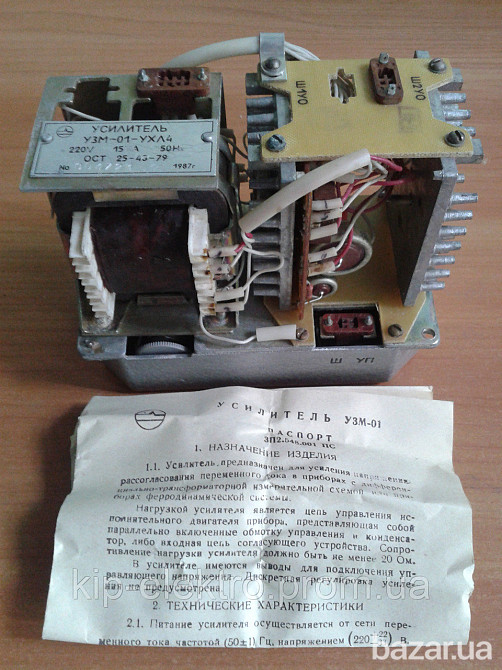

Усилитель У3М-01

Усилители предназначены для усиления напряжения рассогласования в автоматических потенциометрах, мостах, приборах с дифференциально-трансформаторной измерительной схемой и приборах ферродинамической системой.

Усилители У3М-01 предназначены для усиления сигналов рассогласования постоянного тока.

Нагрузкой усилителей является цепь управления исполнительного двигателя прибора, представляющая собой параллельно включенные обмотку управления и конденсатор, либо входная цель согласующего устройства. Сопротивление нагрузки усилителя должно быть не менее 20 Ом.

У3М-01 для приборов с дифференциально-трансформаторной измерительной схемой или приборов ферродинамической системы. Имеются выводы для подключения управляющего напряжения. Дискретная регулировка усиления не предусмотрена. Имеет устройство для подавления квадратурной составляющей входного сигнала.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ У3М-01





Коэффициент передачи напряжения, не менее


1,8·103




Смещение нуля, мкВ, не менее


200
