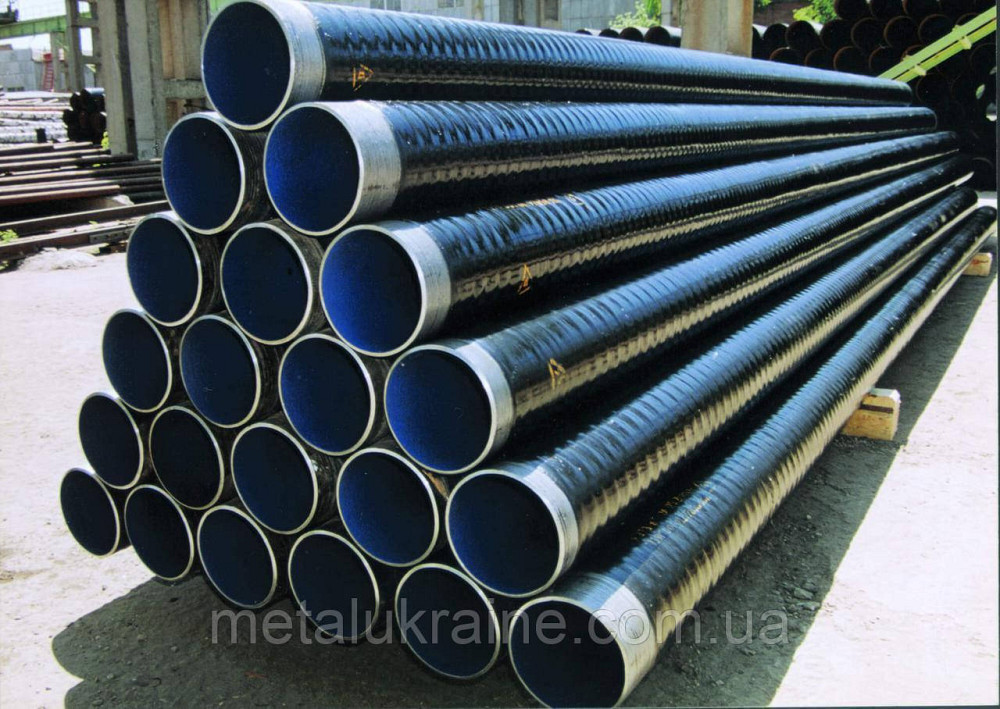

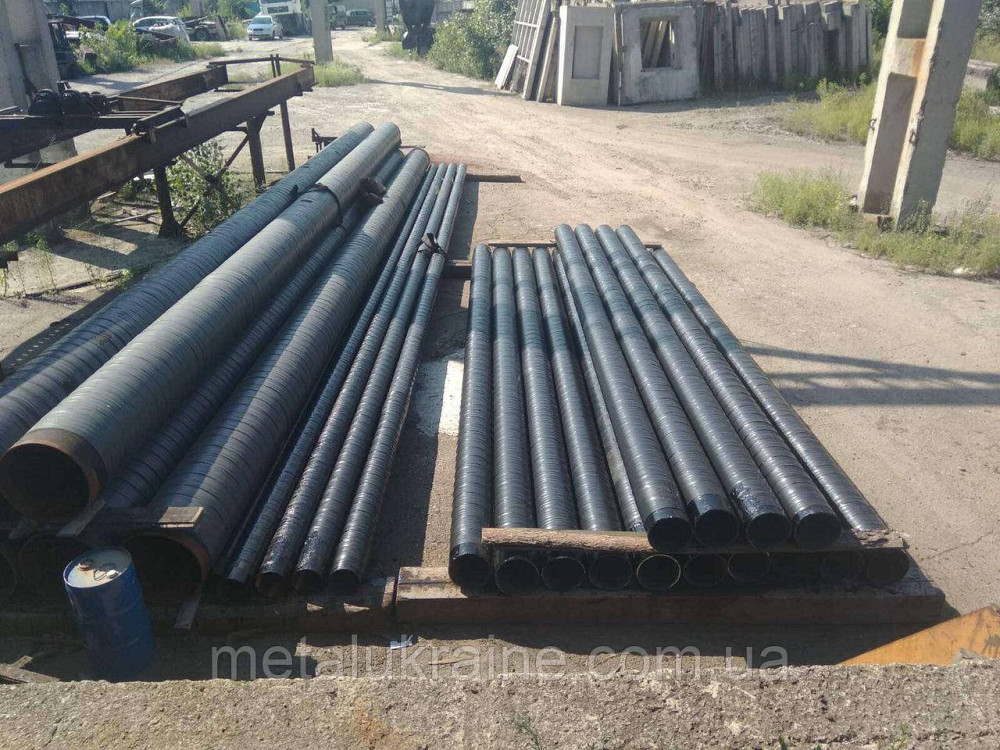

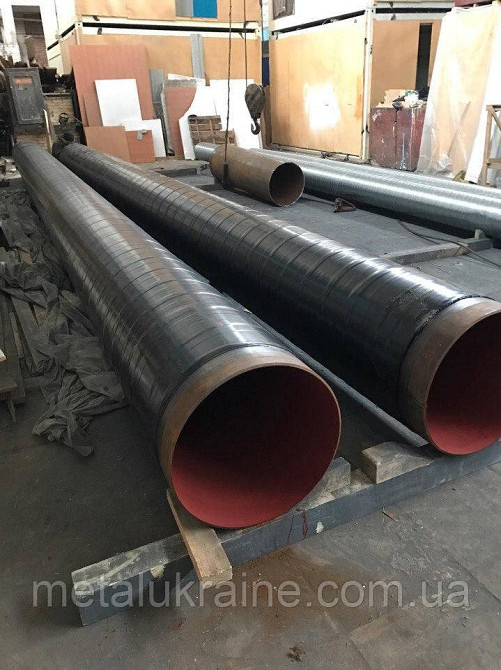

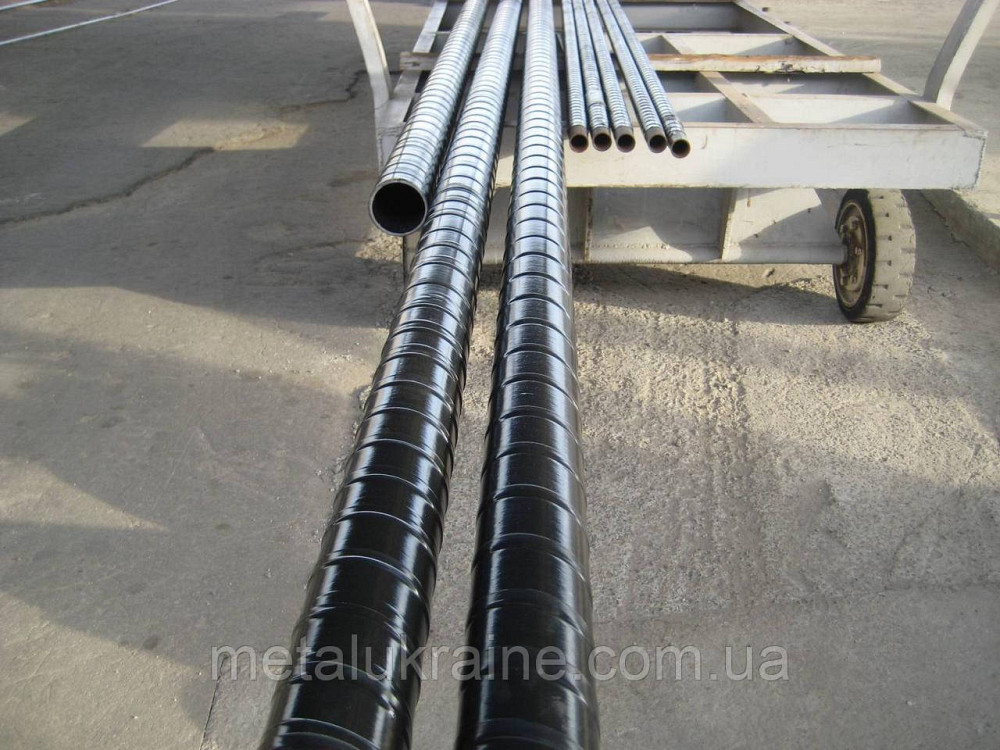

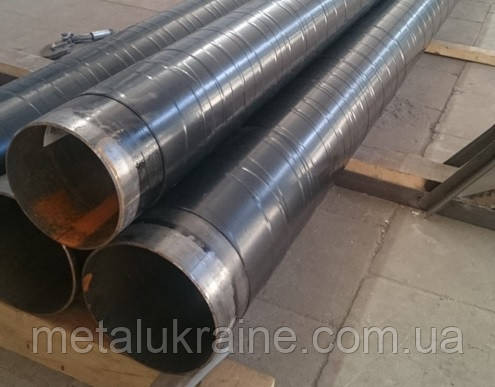

Труба 426х6мм в весьма-усиленной битумно-полимерной гидроизоляции ВУС изоляция

Технические характеристики и область использования усиленной изоляции труб

Трубопроводы прокладываются не на один десяток лет. Их ремонт, замена отдельных участков энергоемкое и затратное мероприятие. Производители труб совершенствуют методы защиты труб от действия агрессивных факторов внешней среды. Новым словом является усиленная и весьма усиленная изоляция труб на основе экструдированного полиэтилена. Она повышает не только срок безаварийной службы, но механическую прочность изделий трубопроката.
Усиленно изолированные трубы

Что понимают под ВУС и УС

Под любым типом изоляции понимают многослойную структуру покрытия из защитных материалов.

УС — усиленная изоляция применяется в почвах с удельным сопротивлением от 10 до 20 Ом*м.

ВУС изоляция имеет расшифровку — весьма усиленная, необходима там, где удельное сопротивление почвы меньше 10 Ом*м, что характерно для повышенной коррозийности среды.

Основные отличие этих видов изоляции — толщина изоляционного слоя.
Типы ВУС изоляции

Типы защитного покрытия

Защитное покрытие разделяется на четыре типа:


Пенополиуретановое. Трубы с изоляцией этого типа составляют основу теплотрасс. Они рассчитаны на транспортировку жидкости температурой до 140 0С, так как имеют теплопроводность до 33 мВт/м0С и выдерживают давление не более 1,5 МПа. Защита создается за счет формирования оболочки из полиэтиленового оцинкованного покрытия. Срок службы до 30 лет. Наносится на обычную и оцинкованную сталь. Изготовляются по ГОСТ 30732-2006.
Пенополимерминеральное. Применяется для утепления теплотрасс с температурой теплоносителя до 150 0С и рабочим давлением 2,5 МПа. Защита трехслойная: антикоррозийный материал, пористый теплоизолятор, гидроизоляция. Толщина изоляции может быть увеличена за счет теплоизолирующего материала и зависит от региона прокладки теплотрассы. Материал гидроизоляции может служить и защитой от ударных повреждений. Производятся трубы согласно ГОСТ 17177-94 и ТУ577768-001-70440350.
Резино-битумная мастика. Такая защита не улучшает технические характеристики труб, а повышает устойчивость к коррозии и является гидроизоляцией. По ГОСТ 51164-98 основание трубы грунтуется, наносится мастика, покрывается армирующим нетканым полотном и наружной оберткой. Гидроизоляционные, механические показатели защиты можно увеличить за счет нанесения нескольких слоев мастики. Для теплотрасс такие трубы не используются: при температуре ниже — 100С и выше + 400С изоляция разрушается. ВУС при таком способе защиты достигается количеством слоев покрытия.
Экструдированный полиэтилен. Эффективный способ изоляции трубопроводов с температурой рабочей смеси не более 800С. Повышает срок службы труб до 50 лет, усиливает устойчивость к механическим нагрузкам. Относится к весьма усиленной защите. Качество трубы в ВУС изоляции и процесс нанесения изоляции регламентируется ГОСТ 9.602-2005.

Теплоизоляция

*

Кроме этого могут использоваться стальные футляры для повышенной защиты от механического воздействия, например, в тех метах, где трубы прокладывают под автомобильной трассой.

Плюсы и область применения ВУС

Преимущества использования труб с ВУС касаются повышения их эксплуатационных и технических характеристик:


гарантировано безаварийное использование трубопровода более 40 лет;
высокий уровень гидроизоляции позволяет прокладывать трубы под водой или в сильно подтопленных местах;
широкий разброс температурного режима эксплуатации от 500С до — 600С;
энергосберегающий эффект до 30% за счет увеличения теплоизоляционных свойств;
полная защита от всех топов коррозии, биологического загрязнения.


Если рассматривать под ВУС покрытие из экструдированного полиэтилена, можно говорить о преимуществах самого изоляционного слоя/:


повышенной адгезии к металлу;
устойчивости к механическим разрушениям;
низком уровне водопоглощения;
диэлектричности. Гарантирует высокое переходное сопротивление;
экологичность материала, который не наносит вред окружающей среде.


К минусам относят:


высокую стоимость;
