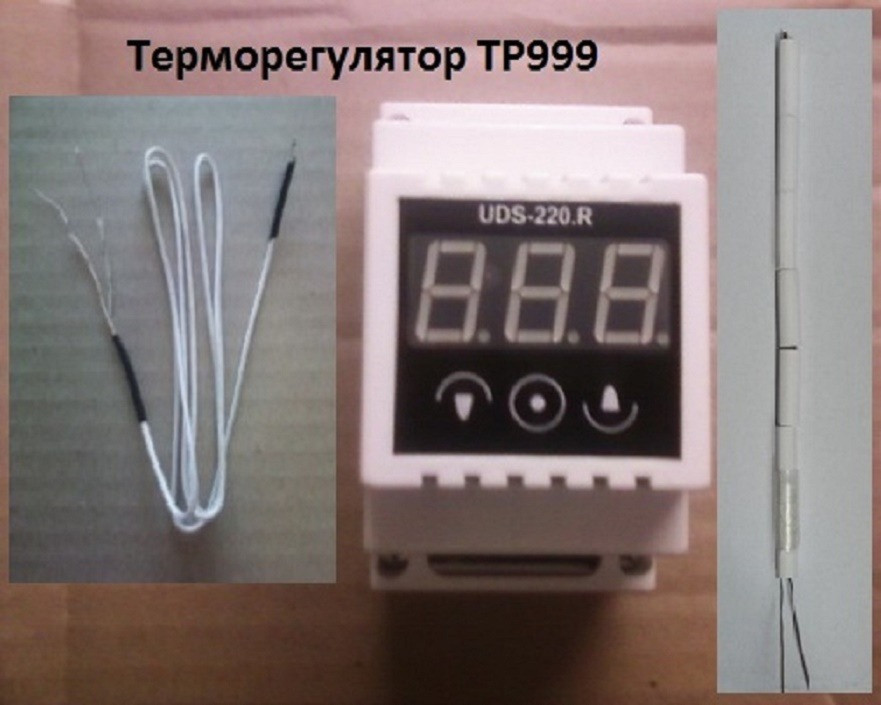

З термопарою ТХА.
Простота використання: приєднали за схемою, увімкнули, задали потрібні параметри - і працює!
Що робить: вимірює та регулює задану температуру від +4 до +999 градусів.
Як робить: виводить поточне значення температури на індикатор (дисплей), а заданий коридор температури (гістерезис) регулює непомітно. Якщо хочете, щоб було помітно, як він це робить, читайте нижче Технічний опис.
Як встановлюється (монтується): на DiN-рейку або на будь-яку плоску поверхню.
З якими датчиками товаришує (працює):
1) з термопарою ТХА (type K) хромель-алюмель.
2) з термопарою ТХК (type L) хромель-копель.
Випускається у корпусі білому чи чорному
Основна комплектація: Індикатор червоного кольору.
Можливе виготовлення на замовлення: Індикатор зелений або синій (набагато дорожчий).
Ціна: 1250 грн . PRICE: 30$.
Технічний опис.
Прилад призначений для автоматичного утримання заданої температури у зоні нагріву.
Метод регулювання - двопозиційний, за принципом включення та відключення нагрівального елемента.
Контактний елемент – електромагнітне реле.
Даний прилад може бути легко та надійно встановлений на DiN-рейці щитів або панелей і використовуватись у будь-яких виробничих процесах.
Прилад призначений для роботи з термопарами типу ТХА(К) та ТХК(L). Прилад укомплектований термопарою типу (
ТХА(К) до +600 С) ТП2/950
а) до 1000 ° С
ТП6 https://uds.zakupka.com/p/66278207
ТП7 https://uds.zakupka.com/p/66277872
б) до 1150 ° С
ТП61 https://uds.zakupka.com/p/532250601
в) до 1300 ° С
тп3 https://uds.zakupka.com/p/134673
ТПЧ-15 https://uds.zakupka.com/p/712943674
Важливо:
У тому випадку, коли необхідно встановити термопару на великій відстані від приладу, нарощувати довжину слід спеціальним термокомпенсаційним проводом МК https://uds.zakupka.com/p/419606955
Технічні характеристики:
Напруга живлення: 220V.
Струм споживання: 200мА.
Тип датчика: ТХА (К) (у комплекті до 600 ° С, термопара ТП2).
Температурний діапазон: +4___+999°С.
Крок завдання температури: 1 °С.
Час виміру: 1 сек.
Період управління: 1 сек.
Похибка виміру: ±1%.
Пристрій керування навантаженням: електромагнітне реле 5А або 1100 Вт.
Інструкція з експлуатації:
Прилад почне працювати негайно після подачі живлення 220V (див. Схему підключення).
Перед увімкненням зробіть усі необхідні з'єднання за схемою.
Увага! Дотримуйтесь полярності підключення термопари.
Не допускайте потрапляння на виводи термопари будь-якої напруги, торкаючись висновків корпусу незаземленого обладнання.
Не підключайте до клем живлення напруги вище 230V.
В іншому випадку прилад вийде з ладу! У таких випадках ремонт проводиться з допомогою покупця.
Якщо сумніваєтеся, що не буває стрибків напруги в мережі, придбайте впевненість із Автоматом захисту Бар'єр 5А https://uds.zakupka.com/p/8320863
Встановлення необхідної температури здійснюється натисканням кнопок "Вгору" або "Вниз". Для швидкого прокручування утримуйте потрібну кнопку, а після досягнення необхідного значення відпустіть. Встановлена температура автоматично збережеться в пам'яті пристрою через 3 секунди або відразу після натискання середньої кнопки "МЕНЮ".
При короткочасному натисканні кнопки "МЕНЮ" з'явиться напис (Guc) "коридора точності" (гістерези). Встановіть значення за допомогою кнопок "Вгору" або "Вниз". Для калібрування температури натискайте кнопку МЕНЮ повторно до появи напису (CAL) і, якщо потрібно, введіть число корекції температури за допомогою кнопок. За допомогою цього налаштування можна відкоригувати показ приладу, при великій довжині термопари, порівнявши його зі показанням будь-якого справного термометра. Подібним чином настроюється коефіцієнт посилення (COF) у разі зміни параметрів термопари (старіння, окислення). Значення (CoF) за замовчуванням – 83,6.
