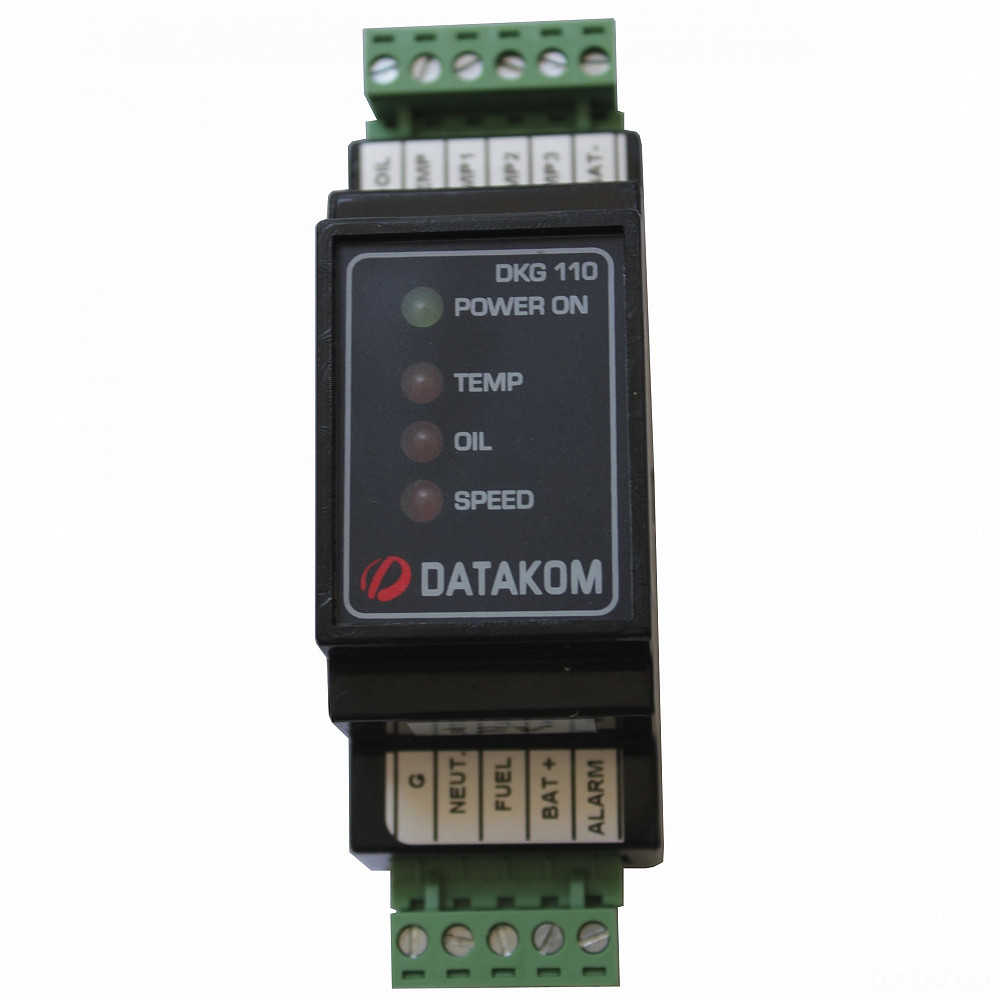

DATAKOM DKG-110 Контролер захисту двигуна внутрішнього згоряння
Модель DATAKOM DKG-110 є недорогим мікропроцесорним модулем захисту двигуна внутрішнього згоряння, призначеним для використання в якості пристрою аварійного відключення в складі електрогенераторних установок з ручним запуском. Це пристрій встановлюється на стандартну DIN-рейку усередині панелі управління генератора.
Модуль забезпечує основну захист генераторної установки по критичних значень наступних параметрів: висока температура двигуна, низький тиск масла, висока / низька частота генератора.
Кожен світлодіодний індикатор має окремий вихід, що дозволяє дублювати, при відповідному підключенні, віддалену візуальну сигналізацію. Параметри приладу на стадії виробництва встановлюються за замовчуванням в значення Харчування Відключено і 60 Гц. Є варіанти виконання модуля для 12В і 24В мереж.
Межі для правильної коректної генератора складають від 30 до 57 Гц.
3х секундна затримка призначена для старту з високим струмом навантаження.
Сигнал Safety On надходить зі входу напруги генератора змінного струму.
Пристрій зазвичай включається за допомогою кнопки «Пуск / Стоп» на панелі управління і активує паливний соленоїд двигуна. При включенні харчування індикатор живлення постійно горить. Коли захист активна, світлодіод буде блимати.
Пристрій доступний в корпусі для монтажу на DIN-рейку зі стандартними розмірами 36x116x60 мм.
ОСОБЛИВОСТІ:
- Монтаж на DIN рейці
- Бюджетна модель
- Паливні та сигнальні релейні виходи
- 3 напівпровідникових виходу для зовнішніх індикаторів
- Вхід напруги генератора
- Виживає провали напруги живлення при запуску
- Стандартні розміри, ширина 36 мм
- Роз'ємне з'єднання для легкої заміни.
ТЕХНІЧНІ ХАРАКТЕРИСТИКИ:
Крок управління: 8 бітний мікроконтролер.
Напруга генератора: від 50 до 277 В змінного струму (Ph-N)
Частота генератора: від 20 до 100 Гц.
Діапазон живлення постійного струму:
9-18 В постійного струму (моделі 12 В)
18 - 33 В постійного струму (моделі 24 В)
Споживання струму:
80 мА постійного струму (без сигналізації)
120 мА-DC макс. (Виходи відкриті)
Номінальний вихідний струм постійного струму: 10A-DC.
Макс. ток для кожного релейного виходу: 10А.
Макс. ток для кожного виходу тривоги: 250 мА.
Робоча температура: від -10C (14F) до 60C (140F).
Температура зберігання: від -20C (-4F) до 80C (176F).
Максимальна вологість: 95% без конденсації.
Розміри: 36 х 116 х 60 мм (ШхВхГ)
Вага: 90 г (прибл.)
Відповідність (директиви ЄС)
-73 / 23 / EEC і 93/68 / EEC (низька напруга)
-89 / 336 / EEC, 92/31 / EEC і 93/68 / EEC (електромагнітна сумісність)
Нормативи посилальні:
EN 61010 (вимоги безпеки)
EN 50081-2 (вимоги по ЕМС)
EN 50082-2 (вимоги по ЕМС)
