Амперметр щитовой переменного тока Э377 (Э-377, Э 377, Е377, Е-377, Е 377)

Заказать и купить амперметр щитовой переменного тока

Э377 (Э-377, Э 377, Е377, Е-377, Е 377)

вы можете, позвонив по телефонам или отправив заявку на электронный адрес.

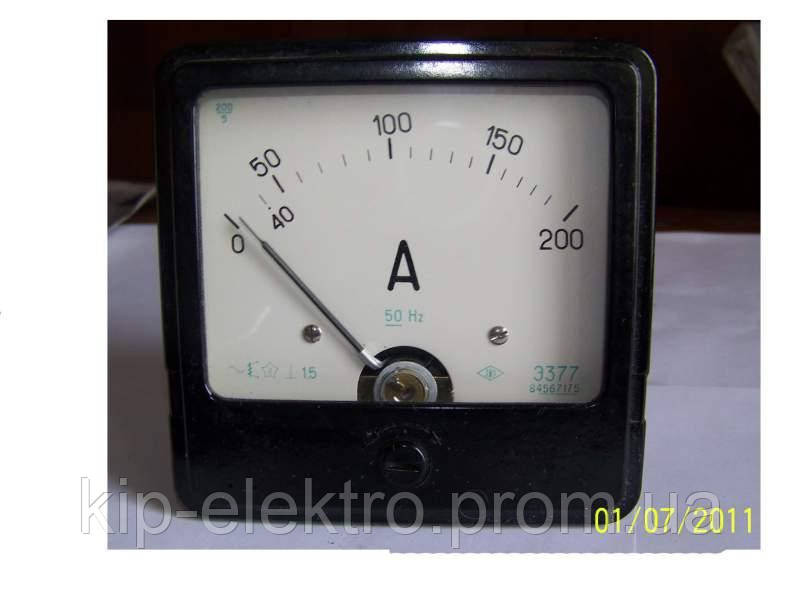

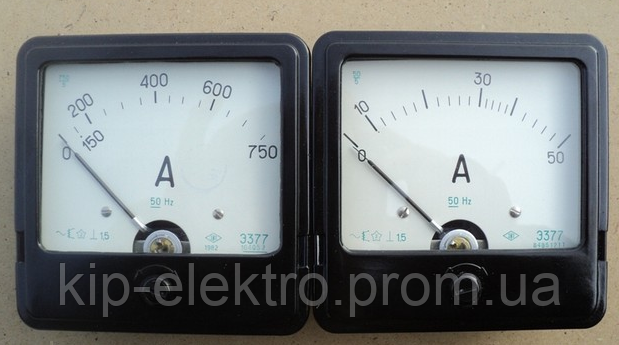

Амперметр и вольтметр Э377


Амперметр Э377, вольтметр Э377 - щитовой прибор, предназначен для измерения тока и напряжения в цепях переменного тока частотой 50Гц, 60Гц, 200Гц, 500Гц или 1000Гц.



Класс точности - 1,5

Габариты:

- 120×120×55мм;

- для приборов непосредственного включения на 30А - 300А - 120×120×125мм.

Вибропрочный, ударопрочный, брызгозащищенный.



Корпус приборов Э377 пыле- и брызгозащищенного исполнения.

По конструктивным особенностям амперметры Э377 и вольтметры Э377 относятся к стрелочным с неравномерной односторонней шкалой, с механическим противодействующим моментом, с подвижной частью на растяжках.



Масса:

- 0,7кг.

- для приборов непосредственного включения на 30А - 300А - 1 кг.



Технические характеристики Э377



Время успокоения подвижной части не превышает 4 секунды. Рабочее положение вертикальное. Характер шкалы прибора неравномерный.

Конечное значение диапазона измерений, частота, способ включения и класс точности приборов приведены ниже в Таблице 1.



Таблица 1.







Наименование и тип прибора
Класс точности
Конечное значение диапазона измерений
Частота
Способ включения


Амперметр Э377
1,5
1,5мА; 2мА; 5мА; 10мА; 20мА; 30мА; 40мА; 50мА; 100А; 500мА; 1А; 2А; 3А; 5А; 10А; 20А.
50Гц
Непосредственно


1,5
100мА; 500мА; 1А; 2А; 3А; 5А; 10А; 20А; 30А; 50А; 100А.
1000Гц



1,5мА; 2мА; 5мА; 10мА; 20мА; 30мА; 40мА; 50мА; 100мА; 250мА; 500мА; 750мА; 1А; 2А; 3А; 5А; 10А; 20А; 30А; 50А; 75А; 100А; 150А; 200А; 300А.



50Гц; 60Гц
Непосредственно


5А; 10А; 15А; 20А; 30А; 40А; 50А; 75А; 100А; 150А; 200А; 300А; 400А; 500А; 750А; 800А; 1кА; 1,5кА; 2кА; 3кА; 4кА; 5кА; 6кА; 8кА; 10кА; 15кА..
Через измерительный трансформатор (вторичный ток 1А и 5А)


Перегрузочный амперметр Э377

0,2А - 1А (1А - 6А); 0,6А - 3А (3А - 20А); 2А - 10А (10А - 60А); 4А - 20А (20А - 100А); 3А - 15А (15А - 18А); 6А - 30А (30А - 200А); 10А - 50А (50А - 300А)




Непосредственно

и

через измерительный трансформатор (вторичный ток 1А и 5А)



1А - 5А (5А -. 30); 2А - 10А (10А - 60А); 3А -15А (15А - 80А); 4А - 20А (20А - 100А); 6А - 30А (30А - 200А); 1А - 40А (40А - 250А); 10А - 50А (50А - 300А); 17А - 75А (75А - 400А); 20А - 100А (100А - 600А); 30А - 150А (150А - 800А), 40А - 200А (200А - 1000А); 60А - 300А (300А - 2000А); 80А - 400А (400А - 2500А); 120А - 600А (600А - 3000А); 150А - 800А (800А - 4000А); 200А - 1000А (1000А - 6000А); 300А - 1500А (1500А - 8000А); 600А - 3000А (3000А-20000А); 0,8кА - 4кА (4кА - 25кА); 1кА - 5кА (5кА - 30кА); 1,2кА - 6кА (6кА - 30кА); 1,5кА - 8кА (8кА - 40кА); 2кА - 10кА (10кА - 60кА); 3кА - 15кА (15кА - 90кА); 5кА - 25кА (25кА - 150кА).


Ампермет
