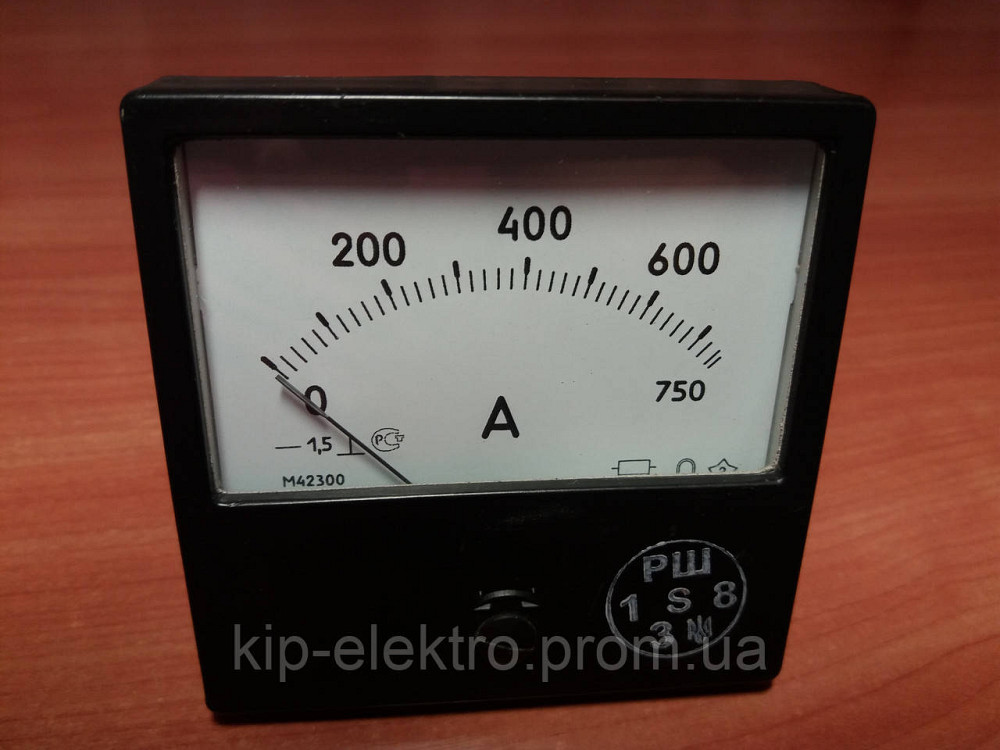

Амперметр щитовой М42300 (М-42300, М 42300)

Заказать и купить амперметр щитовой постоянного тока

М42300 (М-42300, М 42300)

вы можете, позвонив по телефонам или отправив заявку на электронный адрес.



Амперметр и вольтметр М42100, М42300, М42301, М42303

Амперметры и вольтметры М42100, М42300, М42301, М42303 предназначены для измерения тока и напряжения в электрических цепях постоянно­го тока.

Приборы позволяют измерять токи в пределах от 10 А до 20 А и напряжения от 25 mV до 750 V при непосред­ственном включении. Для измерений токов и напряжений, превышающих указанные пределы, применяются внеш­ние шунты и добавочные сопротивления.

Конструктивное исполнение корпусов обеспечивает степень защиты по лицевой панели IP50 или IP54, для токоведущих частей - IP00.

Амперметры и вольтметры М42100, М42300, М42301, М42303 могут изготавливаться с нулевой отметкой на краю или внутри диапазона измерений.





М42100, М42300, М42301, М42303




Диапазон измерений


Способ включения


Условия эксплуатации




µA – 100; 150*; 200; 300; 500; 1000


Непосредственно


Температура -50...+60 °С, относительная влажность 95% при температуре +35 °С.

Вибропрочность:

ускорение 5...30m/s2, частота 10...70 Hz.

Ударопрочность:

ускорение 100 m/s2, частота 80...120 ударов в min.

Для приборов с повышенной устойчивостью к механическим воздействиям температура -50...+60 °С, относительная влажность 95 % при температуре +40 °С.

Вибропрочность: ускорение 2...20 m/s2, частота 10...40 Hz.

Ударопрочность:

100 m/s2 – 88000 ударов

150 m/s2 – 20000 ударов

500 m/s2 – 2000 ударов

с частотой 80...120 ударов в минуту.




mА – 0,5**; 1; 2,5-0-2,5**; 5; 10; 15; 20; 30; 50; 100; 150; 300; 500; 600; 3/30*; 3/50*; 5/50*; 30/600**




mA – 50 mA/20V**




А – 1; 2; 3; 5; 10; 15*




А – 15***; 20; 30; 50; 75; 100; 150; 200; 300; 500; 750; 200-0-750


С наружным шунтом на 75 mV и калиброванными проводами сопротивлением 0,035




kА – 1; 1,5; 2; 4; 6




V – 0,075*


С калиброванными проводами сопротивлением 0,035




V – 1*;2; 3; 7,5; 10; 15; 20; 30; 50; 75; 100; 150; 250; 300; 500; 600; 3/30*;3/300*; 30/300*; 4/100*; 7,5/300*; 8/300*; 10/100*; 15/150*; 15/300*; 20/40*; 0,3/15-0-0,3/15*


Непосредственно




V** – 0,075/9; 2,5/10; 3/100; 3/300; 10/300; 30/300;6; 25; 400




V – 150/1500*; 15/150/1500*


С внешним добавочным сопротивлением с номинальным током 5 mA




kV – 1; 1,5; 3




* – только для приборов М42100, М42300 и М42301

** – только для приборов М42303

***- только для приборов М42100 и М42300

Приборы М42100, М42300, М42303 могут выдерживать сейсмические воздействия, эквивалентные воздействиям вибрации, с ускорением в интервале от 1,3 до 15м/с2 с частотой от 5 до 50 Гц в двух положениях.

Приборы М42100, М42300, М42301 могут изготавливаться с повышенной устойчивостью к механическим воздействиям, при заказе к обозначению приборов добавляется буква (м).

Приборы М42303 с верхними значениями диапазонов измерений 0,5 mА, 20V и все многопредельные изготавливаются только класса точности 4.











Тип прибора


М42303




М42301




М42300

М42100




Размеры лицевой панели, mm


40х40


60х60


80х80




Вырез в щите, mm


37,5


57,5


77,5




Длина шкалы, mm, не менее


26


36


56




Класс точности


2,5; 4,0


1,5; 2,5


1,5; 2,5




Масса, kg, не более


0,08


0,15


0,14






При заказе указать: пределы измерения по току и напряжению



Аналог амперметра М42300 по характеристикам:
