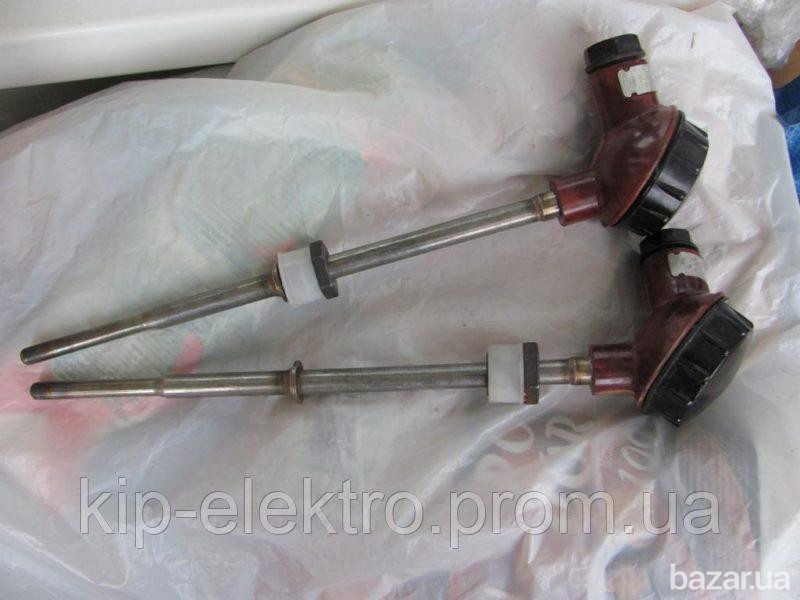

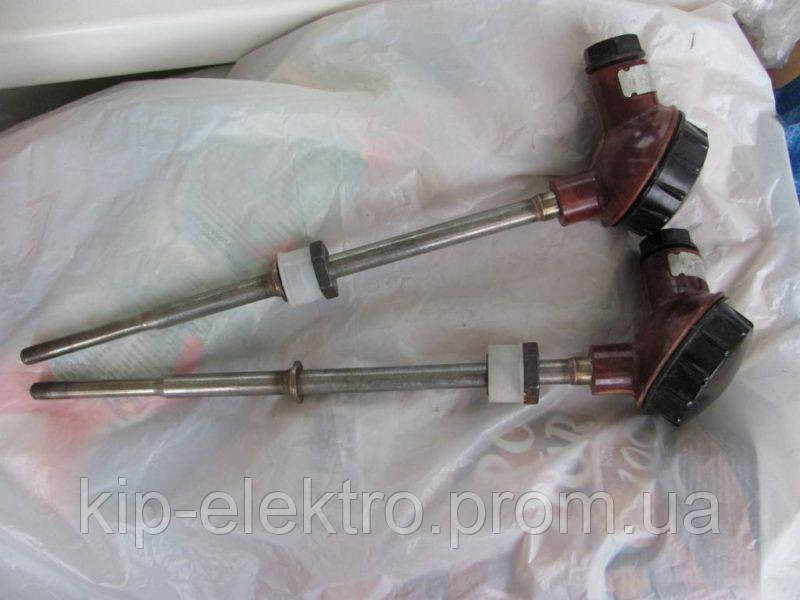

Термопара ТХК-2088 (ТХК 2088, ТХК2088, ТХК)

Заказать и купить термопару

ТХК-2088 (ТХК 2088, ТХК2088, ТХК)

вы можете, позвонив по телефонам или отправив заявку на электронный адрес.



ПРЕОБРАЗОВАТЕЛЬ ТЕРМОЭЛЕКТРИЧЕСКИЙ (термопара)

ТХА-2088, ТХК-2088

ТУ 25-7363.041-89

Преобразователи термоэлектрические (термопары) ТХА-2088 и ТХК-2088 предназначены для измерения температуры газообразных и жидких химически неагрессивных сред, а также агрессивных сред, не разрушающих материал защитной арматуры (рис.1,2,3) и поверхности твердых тел (рис.4).

Литерное обозначение НСХ преобразования (ГОСТ 3044):

для ТХА-2088 ..............................................................................К

для ТХК-2088 ...............................................................................L

Класс (ГОСТ 6616) ....................................................................1 или 2

Количество рабочих спаев ........................................................1 или 2

Показатель тепловой инерции, с, не более

для ТХА/К-2088, рис. 1,4 .................................................................50

для ТХА/К-2088, рис. 2 ...................................................................40

для ТХА/К-2088, рис. 3 (с изолированным рабочим спаем) ..............20

для ТХА/К-2088, рис. 3 (с неизолированным рабочим спаем)............8

Условное давление измеряемой среды Pу, МПа

для ТХА/К-2088, рис. 1...................................................................0,4

для ТХА/К-2088, рис.2,3 .................................................................6,3

Материал головки...............................................прессматериал АГ-4В

Головка термопреобразователя водозащищенного исполнения.

Термопреобразователи могут комплектоваться:

рис. 1 на Ру=0,4МПа штуцером передвижным 5Ц4.473.002

рис. 2 на Ру=25МПа гильзой защитной 5Ц4.819.015

рис. 3 на Ру=50МПа гильзой защитной 5Ц4.819.016







Тип термопреобразователя


Рабочий диапазон измеряемых температур, °С


Материал защитной

арматуры (сталь)




ТХА-2088

рис. 1, 2, 3




от -40 до +900


08Х20Н14С2




ТХА/К-2088 рис. 1, 2, 3, рис.4 L>40 мм




от -40 до +600


08Х13, 12Х18Н10Т(08Х18Н10Т)




ТХА/К-2088

рис. 4 L<40 мм




от -40 до +400


08Х13, 12Х18Н10Т(08Х18Н10Т)




ТХА-2088 рис.2


от -40 до +400


10Х17Н13М2Т

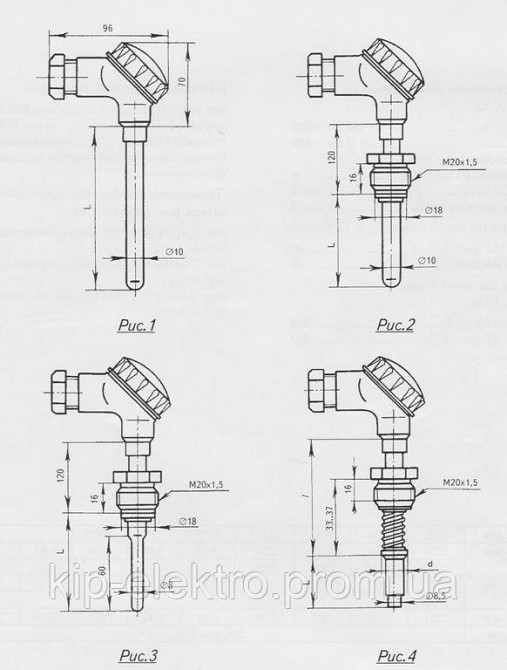

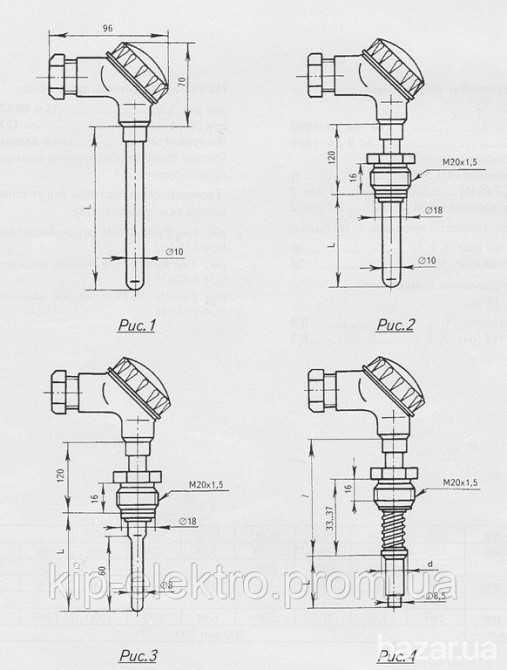

Рис.1
L,мм

320


500


800


1000


1250


1600


2000




Рис.2
L,мм

120


160


200


250


320


400


500


630






800


1000


1250


1600


2000




Рис.3
L,мм

120


160


200


250


320


400


500


630




800


1000




Рис.4
d,мм

14


18




l,мм

100


80


120


80


160


100


200




L,мм

10


20


40


80


100


200




d,мм

18




l,мм

160


80


320


250


120


170


200




L,мм

250


320


400


500


630


800




d,мм


18





l,мм


200




L,мм

1000


1250


1600









Аналог термопары ТХК-2088 по характеристикам: , ТХК-0515
